HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 283
4.1
7
Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

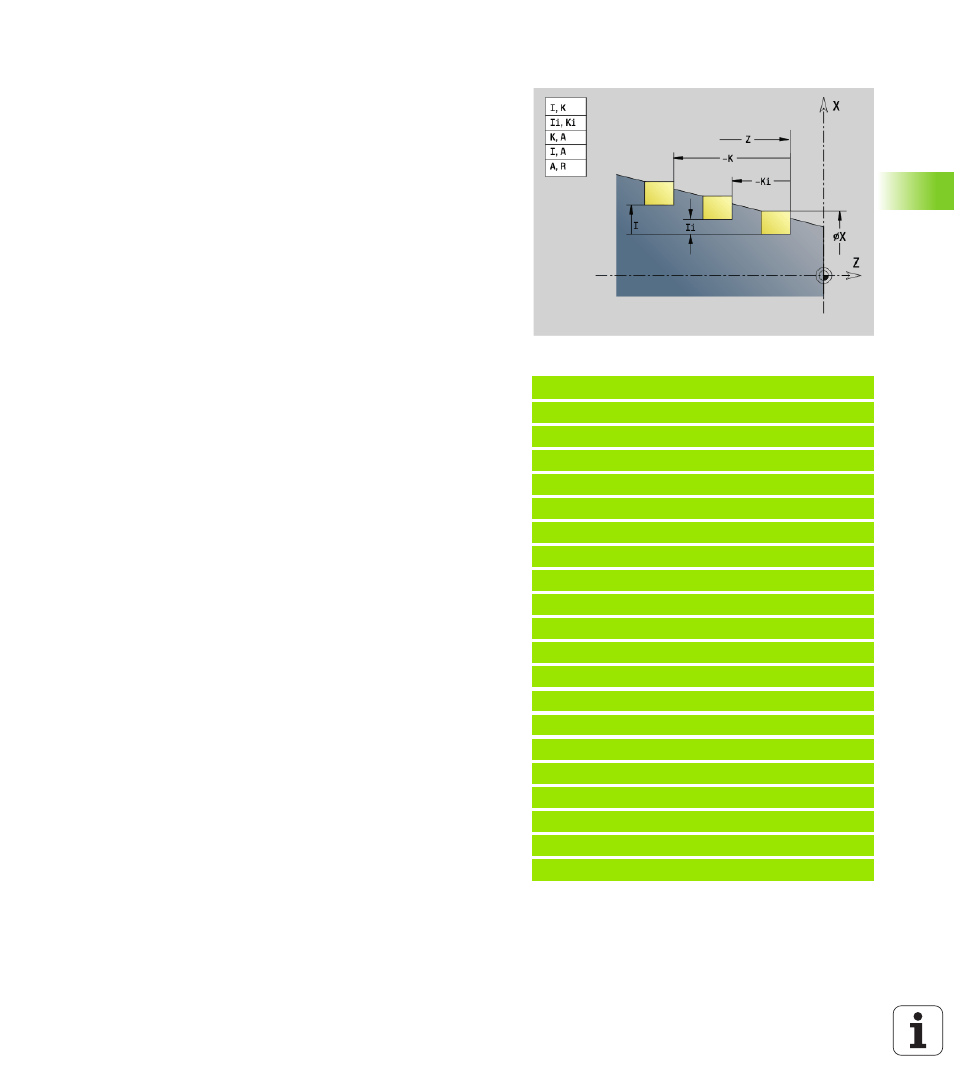

Repetición de profundización G740 / G741
G740 y G741 se programan antes de G860 con el fin de repetir el
contorno de profundización definido con el ciclo G860.
Están permitidas las siguientes combinaciones de parámetros:
 I, K
 Ii, Ki
 I, A
 K, A
 A, R
G740 no soporta los parámetros A y R.
Ejemplo: G740, G741
. . .
CONTORNO AUXILIAR ID "profundización"
N 47 G0 X40 Z0
N 48 G1 Z-5
N 49 G1 X45
N 54 G1 Z-15
N 56 G1 Z-17
MECANIZADO
N 162 T4
N 163 G96 S150 G95 F0.2 M3
N 165 G0 X120 Z100
N 166 G47 P2
N 167 G741 K-50 Q3 A180
N 168 G860 I0.5 K0.2 E0.15 Q0 H0
N 172 G0 X40 Z0
N 173 G1 X40
N 174 G1 Z-9
N 175 G1 X50
N 169 G80
N 170 G14 Q0
. . .
Parámetro
X
Punto de arranque X (cota de diámetro). Desplaza el punto
inicial del contorno de profundización definido con G860 a esta
coordenada.
Z Punto inicial Z. Desplaza el punto inicial del contorno de
profundización definido con G860 a esta coordenada.
I Distancia entre el primero y el último contorno de
profundización (dirección X).
K Distancia entre el primero y el último contorno de
profundización (dirección Z).
Ii Distancia entre los contornos de profundización (dirección X).
Ki Distancia entre los contornos de profundización (dirección Z).
Q Número de contornos de profundización
A Ángulo con el cual se sitúan los contornos de profundización
R Longitud. Distancia entre el pimero y el último contorno de
profundización.
Ri Longitud. Distancia entre los contornos de profundización.
