HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 377
4.27 Ciclos de gr
abado

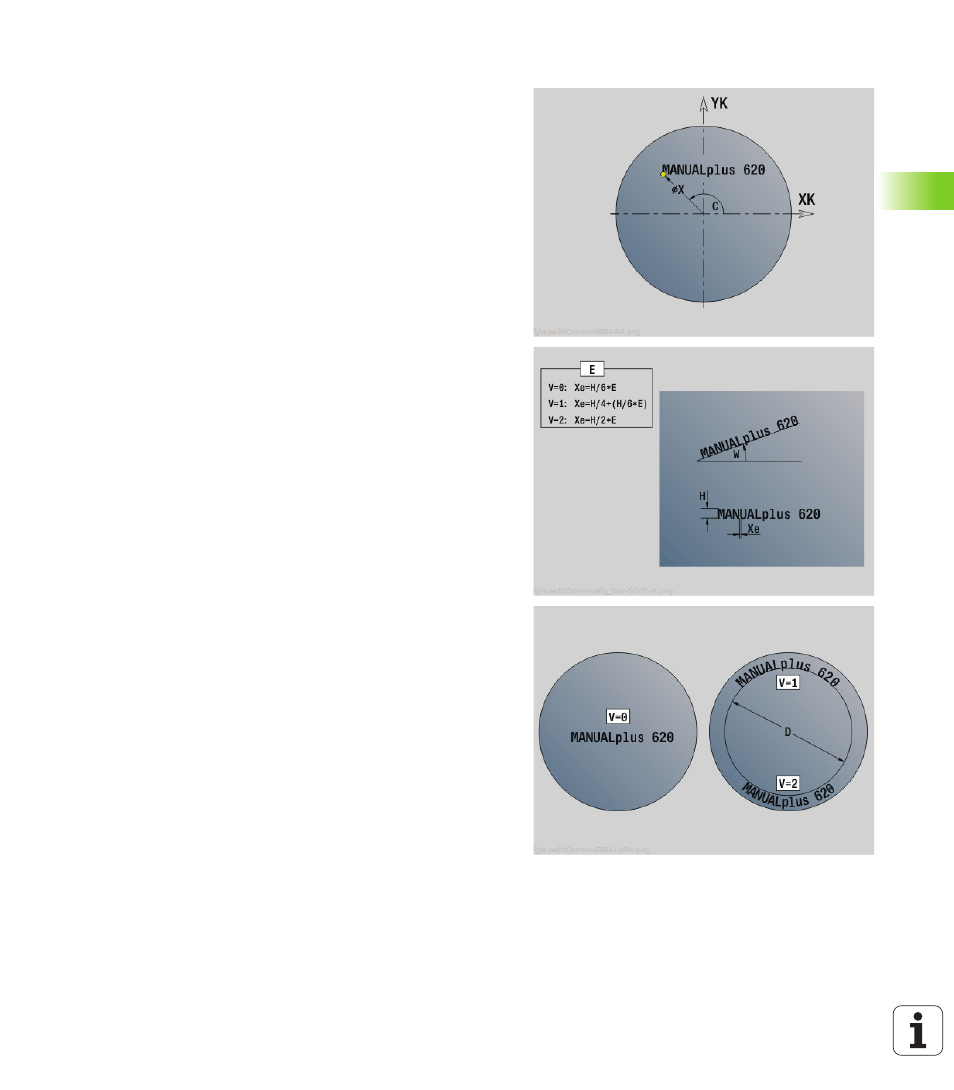

Gravar superficie frontal G801
G801 grava secuencias de caracteres dispuestos lineal o polarmente
en la superficie frontal. Tabla de caracteres y otras informaciones:
siehe Seite 375.
Los ciclos empiezan a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Parámetro
X, C
Punto inicial polar
XK, YK Punto inicial cartesiano
Z Punto final Posición Z, a la que se aproxima para el
fresado.
RB Plano de retroceso. Posición Z, a la que se retrocede para
el posicionamiento.
ID Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
W Ángulo de inclinación Ejemplo: 0° = signo vertical; los
signos se disponen continuamente en dirección positiva X.
H Altura caracter
E Factor de distancia (cálculo: véase imagen)
V Versión
 0: presentación lineal
 1: curvado hacia arriba
 2: curvado hacia abajo
D Diámetro de referencia
F Factor de avance de penetración (avance de penetración =
avance actual * F)
