492 Programción DIN para el eje Y
6.1 Cont
or
nos del eje Y - Nociones básicas
6.1 Contornos del eje Y - Nociones
básicas
Posición de contornos de fresado
El plano de referencia o bien el diámetro de referencia se definen en
la identificación del segmento de programa. La profundidad y la
orientación del contorno de fresado (cajera, isla) se definen en la
definición del contorno de la siguiente manera:
 con profundidad P en G308 preprogramado
 como alternativa, en las figuras: parámetro del ciclo profundidad P
El signo de profundidad "P" determina la orientación del contorno de
fresado:
 P<0: Cajera
 P>0: Isla
 X: Diámetro de referencia de la asignación de la sección
 Z: Plano de referencia de la denominación de sección
 P: Profundidad de G308 o de la descripción de la figura

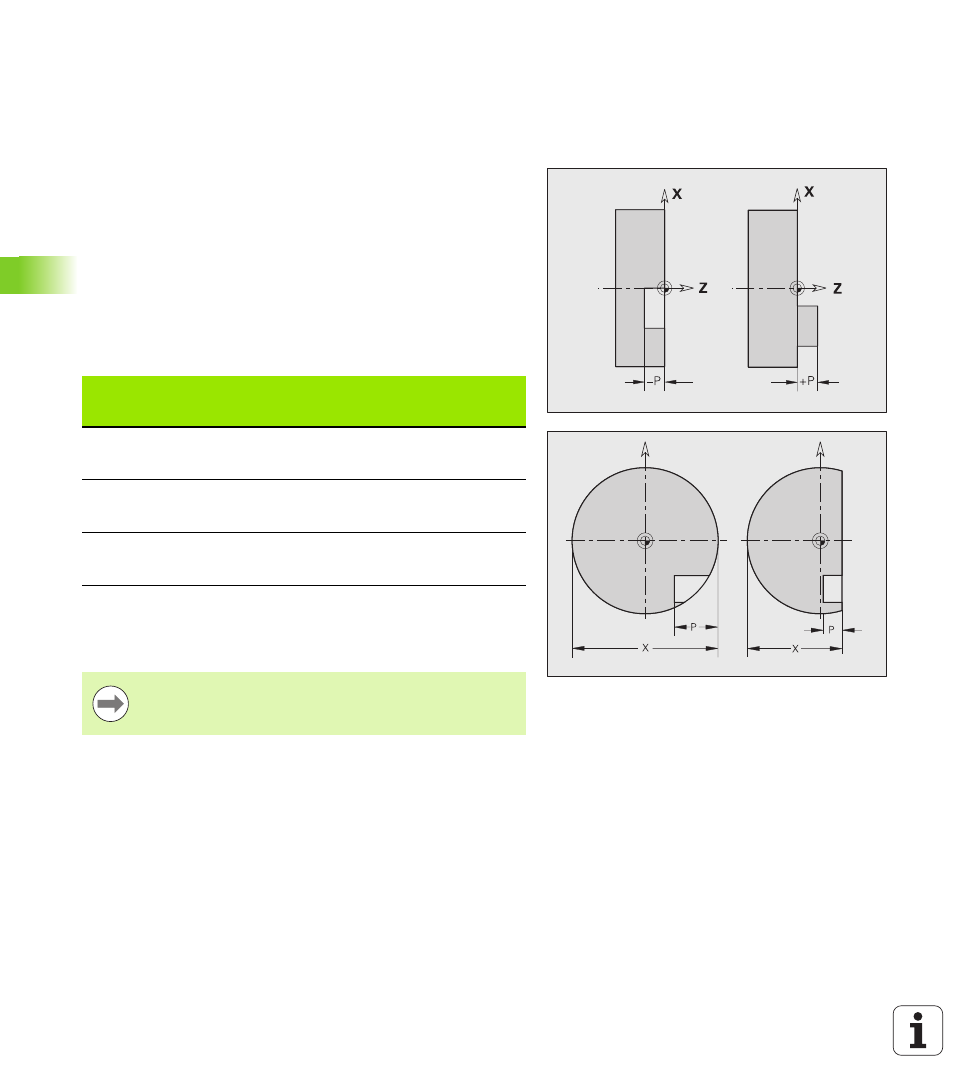

Orientación del contorno de fresado
Segmento del
programa
P Superficie
Fondo de
fresado
SUPERF. FRONTAL P<0
P>0
Z
Z+P
Z+P
Z
SUPERF.
POSTERIOR P<0
P>0
Z
Z–P
Z–P
Z
SUPERF. LAT. P<0
P>0
X
X+(P*2)
X+(P*2)
X
Los ciclos de fresado de superficies fresan las superficies
descritas en la definición de contorno. No se tiene en
cuenta las islas dentro de esta superficie.
