HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 389
4.29 Otr
a
s funciones G

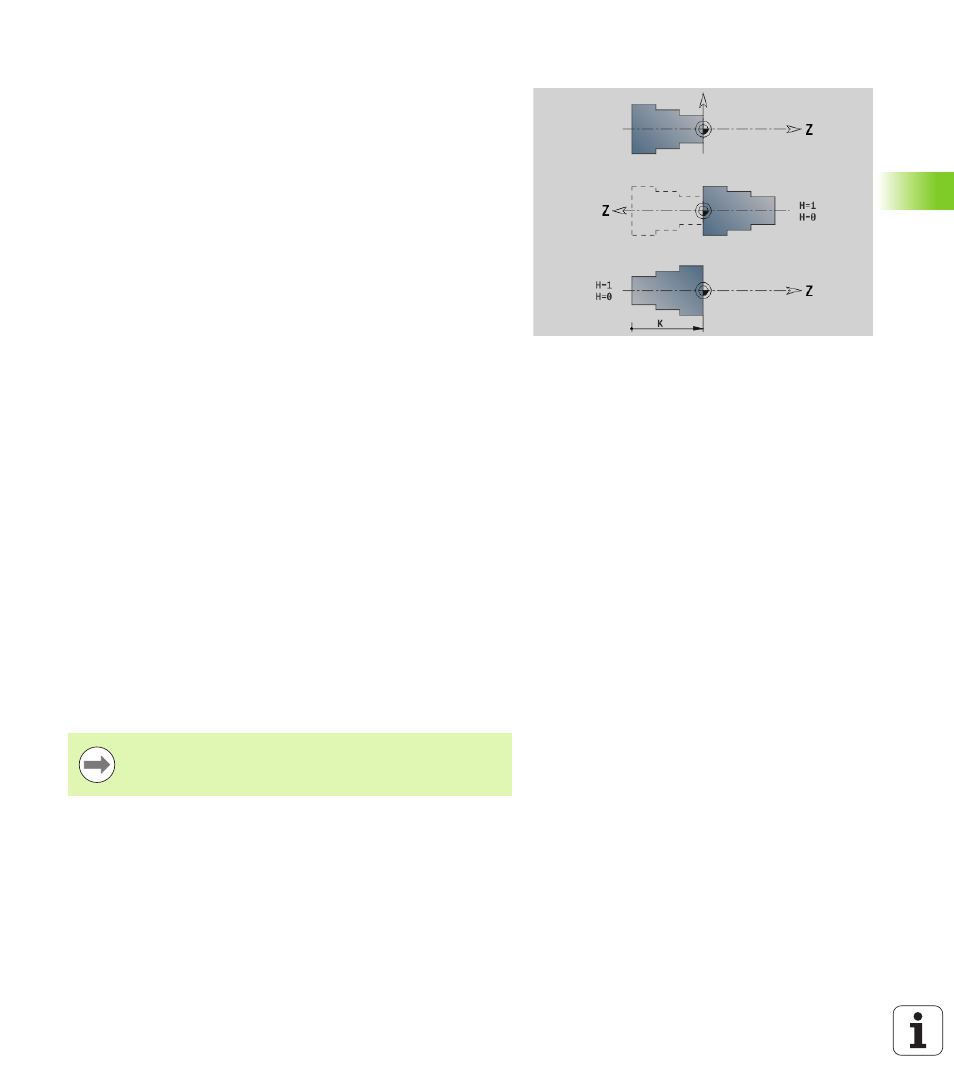

Transformaciones de contornos G99
Con la función G99 se pueden reflejar contornos en espejo,
desplazarlos y llevar la pieza a la posición de mecanizado deseada.
Parámetro
Q La función todavía no se soporta
D Número de cabezal
X Desplazamiento X (medida de diámetro)
Z Desplazamiento Z
V Reflejar en espejo el eje Z del sistema de coordenadas
 Q=0: no reflejar
 Q=1: reflejar
H Tipo de transformación
 H=0: Desplazar el contorno, no reflejarlo
 H=1: Desplazar el contorno, reflejarlo e invertir la
dirección en la descripción del contorno
K Longitud del desplazamiento de la pieza: Desplazar el
sistema de coordenadas en la dirección Z
O Ocultar elementos en las transformaciones
 O=0: Todos los contornos se transforman
 O=1: Los contornos auxiliares no se transforman
 O=2: Los contornos de las superficies frontales no se
transforman
 O=4: Los contornos de las superficies laterales no se
transforman
Los valores de introducción también se pueden sumar para
combinar diferentes ajustes (p. ej. O=3 No transformar los
contornos auxiliares y los contornos de las superficies
frontales)
 Programar de nuevo G99, si la pieza se transfiere a otro
cabezal o si se ha desplazado la posición en la zona de
trabajo.
