232 Programación DIN
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

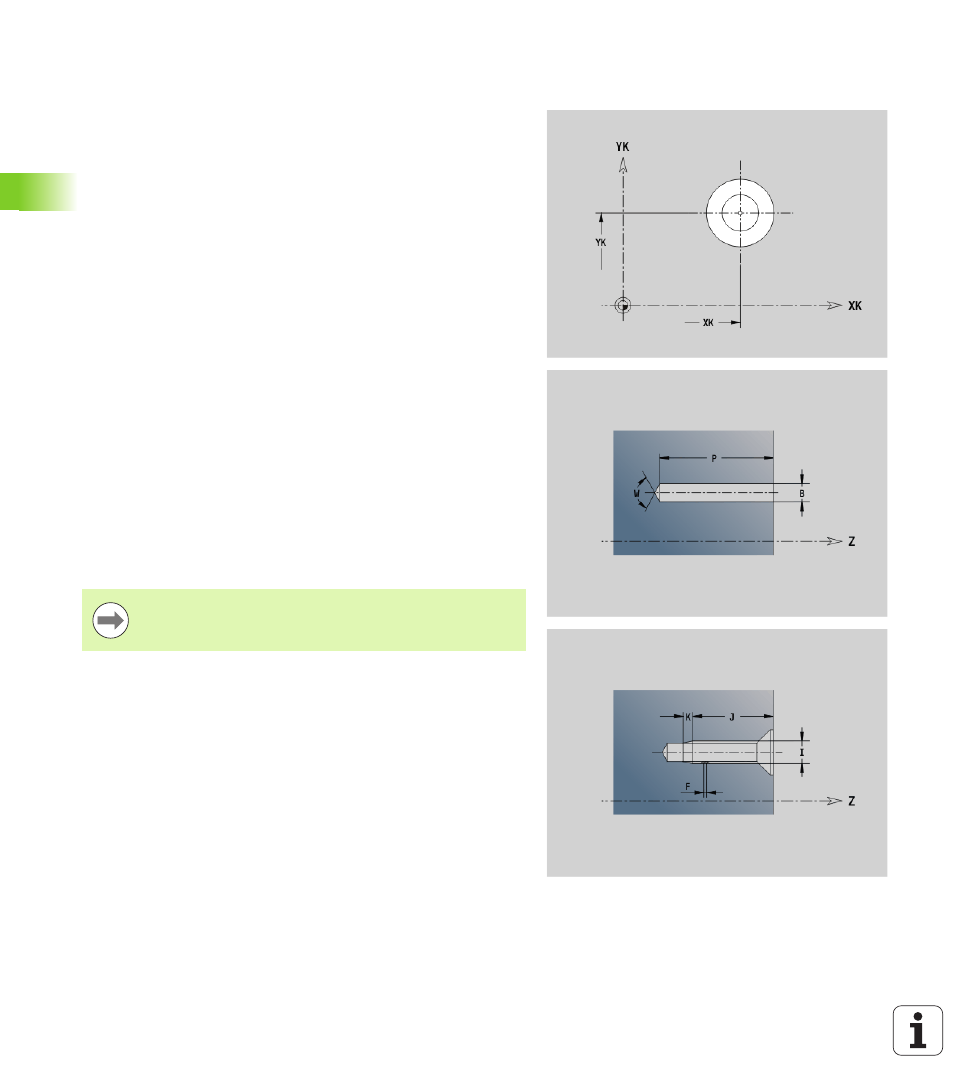

Taladro en la superficie frontal/posterior G300-
Geo
G300 define un taladrado con avellanado y un roscado en un contorno
en la superficie frontal/posterior.
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
B Diámetro de taladrado
P Profundidad de taladrado (sin punta del taladro)
W Ángulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Corte de rosca (longitud de salida)
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
A Ángulo respecto al eje Z; inclinación del taladro
 Intervalo para la superficie frontal: –90° < A < 90° (por defecto:
0°)
 Intervalo para la superficie posterior: 90° < A < 270° (por
defecto: 180°)
O Diámetro de centrado
Mecanizar los taladros G300 con G71..G74.
