HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 153
2.1
0
Units – F
resar superficie lat
e
ra
l

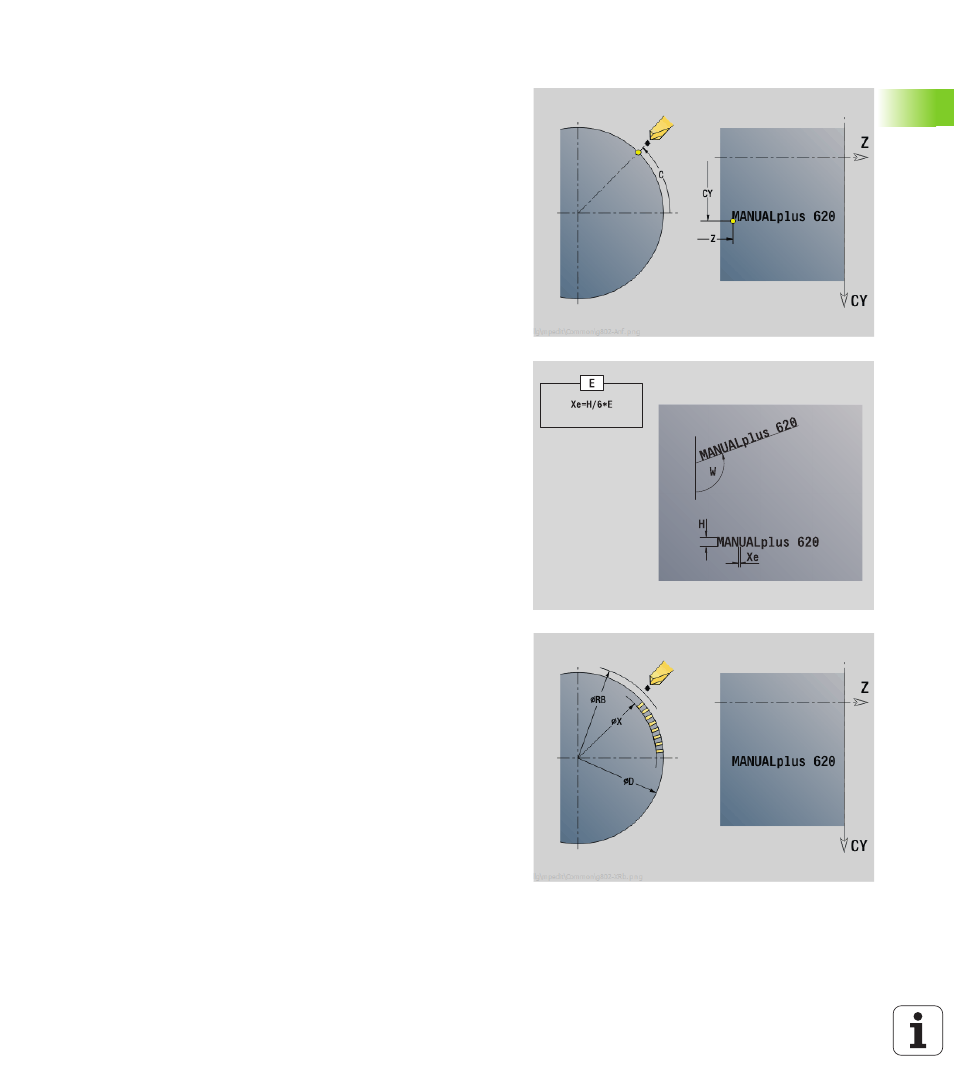

Unit "Gravar superficie lateral"
La Unit grava secuencias de caracteres dispuestos linealmente en la
superficie lateral. Los acentos y signos especiales, que no se pueden
introducir en el editor smart.Turn, se definen signo por signo en NF. Si
se programa "seguir escribiendo directamente" (Q=1), se suprime el
cambio de herramientas y el preosicionado. Se aplican los valores
tecnológios del ciclo de gravar anterior.
Unitname: G802_GRAV_LAT_C / Ciclo: G802 (véase pág. 378)
Tabla de signos: véase pág. 375
Acceso al banco de datos de tecnología
 Tipo de mecanizado: gravar
 Parámetros influidos: F, S
Formulario posición
Z
Punto inicial
C Ángulo inicial
CY Punto inicial
X Punto final (cota del diámetro) Posición X, a la que se
aproxima para el fresado.
RB Nivel de retroceso
Formulario ciclo
TXT
Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
H Altura caracter
E Factor de distancia (cálculo: véase imagen)
W Ángulo de inclinación
FZ Factor de avance de penetración (avance de penetración =
avance actual * FZ)
D Diámetro de referencia
Q Continuar escribiendo
 0 (no): el gravado se realiza a partir del punto inicial
 1 (si): gravar a partir de la posición de la herramienta
Otros formularios: véase pág. 58
