HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 331
4.22 Ciclos de taladr
ado

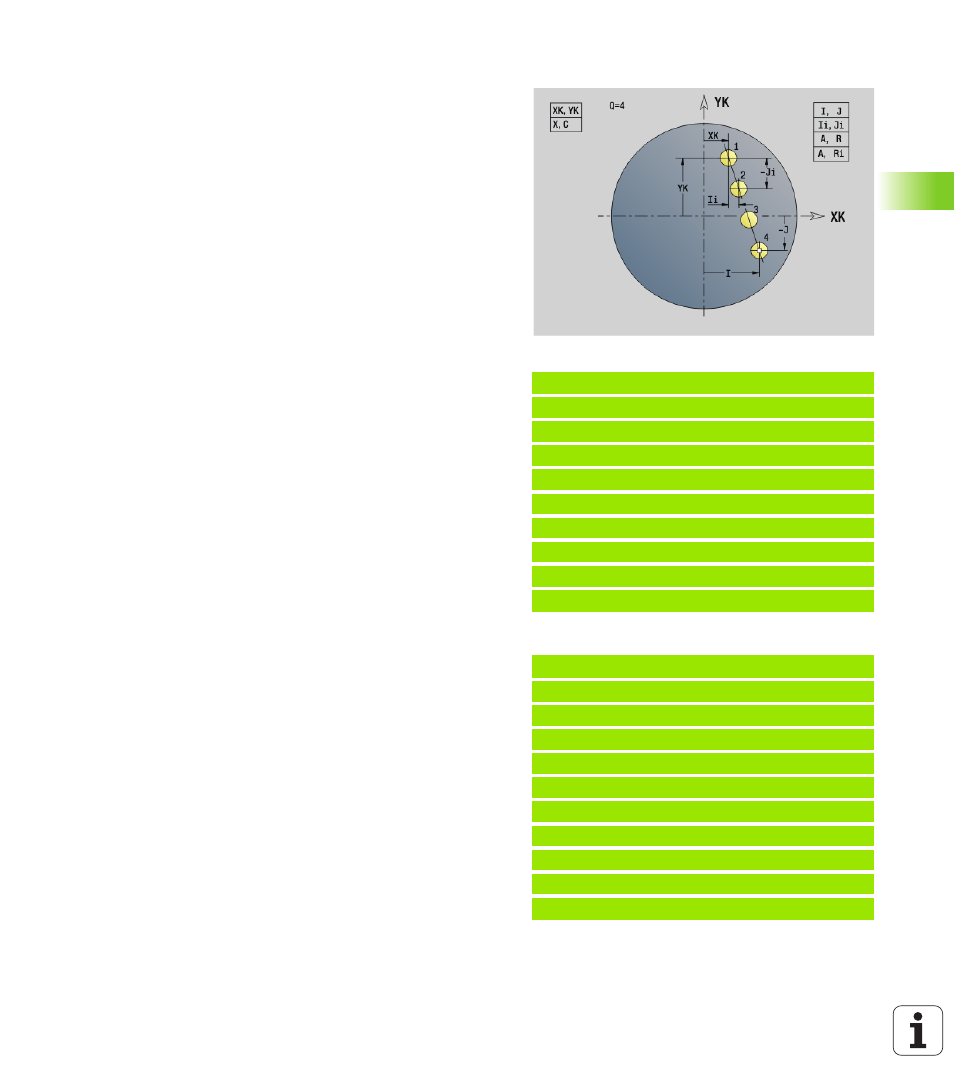

Patrón lineal en superficie frontal G743
G743 crea un patrón lineal de taladros o fresados con distancias
equidistantes entre los elementos en la superficie frontal.
Si no indica Punto final ZE, se pasa al ciclo de taladrado/fresado del
siguiente bloque NC. Con este principio se combina la descripción de
patrón con
 Ciclos de taladrado (G71, G74, G36)
 El ciclo de fresado de ranura lineal (G791)
 El ciclo de fresado de contorno con "contorno libre" (G793)
Combinaciones de parámetros para la definición del punto inicial o
de las posiciones de patrón:
 Punto inicial del patrón:
 XK, YK
 X, C
 Posiciones del patrón:
 I, J y Q
 Ii, Ji y Q
 R, A y Q
 Ri, Ai y Q
Ejemplo: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
FINAL
Ejemplo: Secuencias de órdenes
[ patrón de taladros sencillo ]
N.. G743 XK.. YK.. ZS.. ZE.. I.. J.. Q..
. . .
[ Patrón de taladros con taladrado profundo ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Patrón de fresados con ranuras lineales ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G791 K.. A.. Z..
. . .
Parámetro
XK
Punto inicial del modelo en coordenadas cartesianas
YK Punto inicial del modelo en coordenadas cartesianas
ZS Punto inicial del taladrado/fresado
ZE Punto final del taladrado/fresado
X Diámetro (punto inicial del patrón en coordenadas polares)
C Ángulo (punto inicial del patrón en coordenadas polares)
A Ángulo del patrón
I Patrón del punto final (cartesiano)
Ii (Punto final) Distancia de patrón (cartesiano)
J Patrón del punto final (cartesiano)
Ji (Punto final) Distancia de patrón (cartesiano)
R Longitud (distancia entra la primera y la última posición)
Ri Longitud (distancia a la posición siguiente)
Q Número de taladros/figuras (por defecto: 1)
