288 Programación DIN
4.1
7
Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

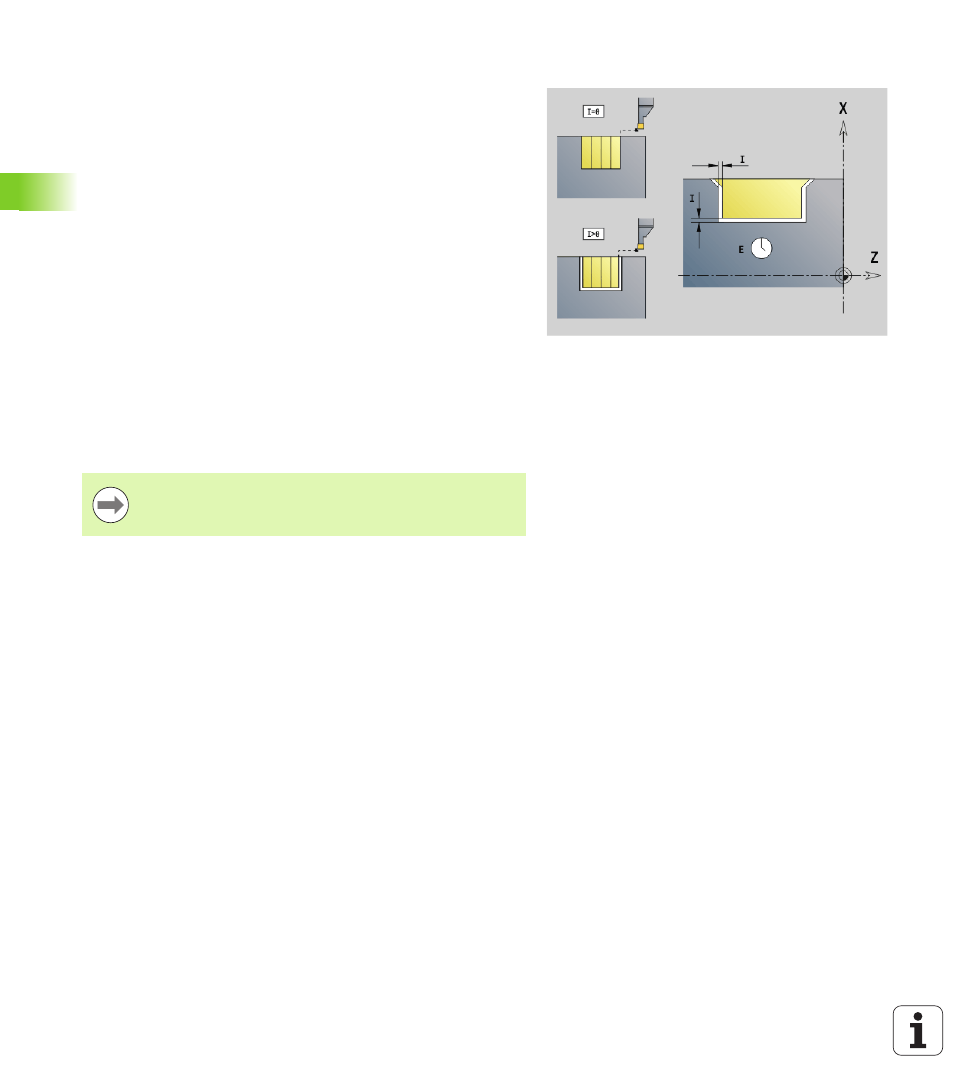

Ciclo de profundización G870
G870 mecaniza una profundización definida con G22-Geo. El Control
numérico reconoce, a partir de la definición de la herramienta, si se
trata de un mecanizado exterior o interior o de una profundización
radial o axial.
Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque (ref. a G22-Geo)
I Sobremedida en la profundización previa (por defecto: 0)
 I=0: la profundización se logra en una operación de trabajo
 I>0: en la primera operación de trabajo se realiza la
profundización previa, en la segunda, el acabado
E Tiempo de espera (por defecto: tiempo de una revolución del
cabezal)
 con I=0: en cada profundización
 con I>0: sólo en el acabado
Cálculo de la subdivisión del corte:
Decalaje máximo = 0,8 * anchura del filo
 Se ejecuta la corrección de radio de filo de cuchilla.
 No se compensa la sobremedida.
Desarrollo del ciclo
1
Se calcula la subdivisión del corte.
2 La herramienta se alimenta desde el punto de partida para realizar
el primer corte.
 Profundización radial: primero dirección Z, luego X
 Profundización axial: primero dirección X, luego Z
3 Profundiza (como se indica en "I").
4 Regresa con avance rápido y se alimenta la herramienta para el
corte siguiente.
5 Cuando I=0: se espera el tiempo "E"
6 Se repite 3...4 hasta que se ha mecanizado la profundización.
7 Cuando I>0: se realiza el acabado del contorno
