4.21 Ciclos de entalladura
Ciclo de entalladura G85

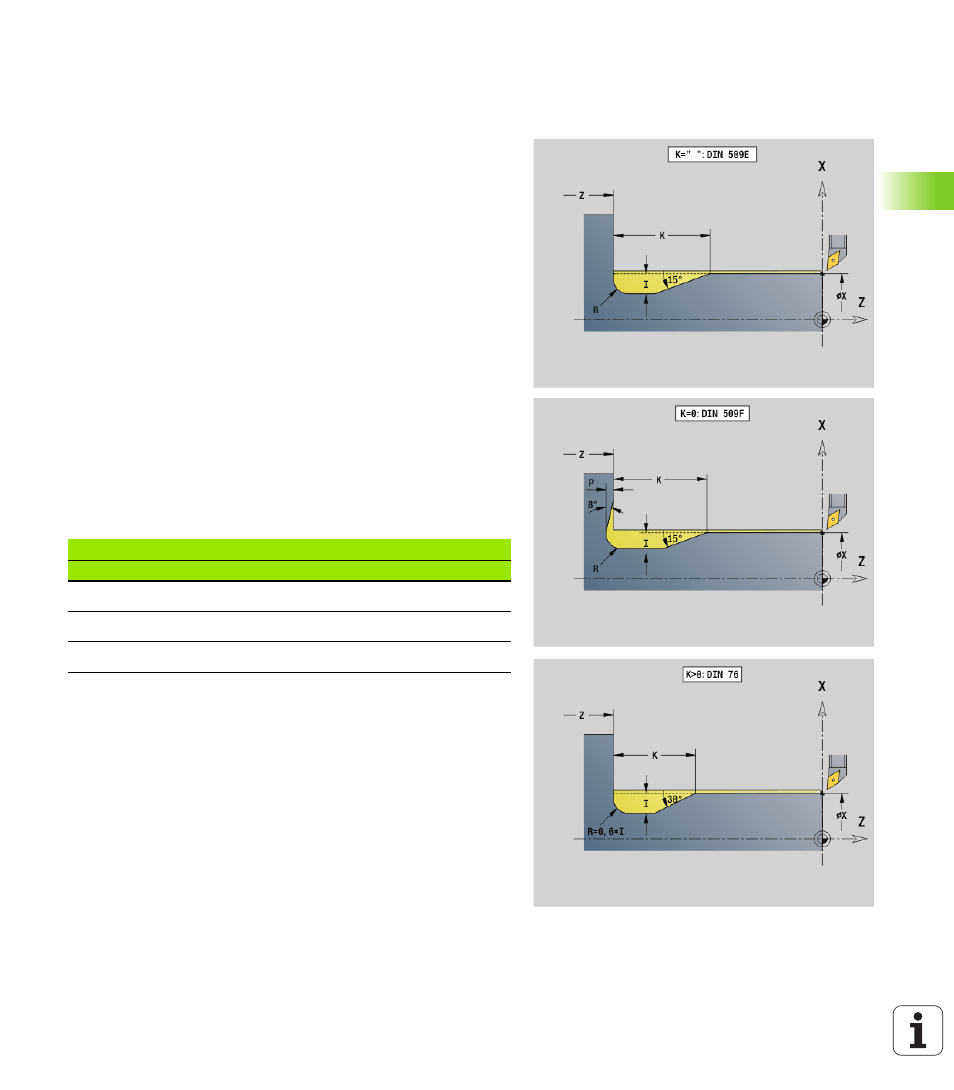

G85 crea entalladuras según DIN 509 E, DIN 509 F y FIN 76
(entalladura de rosca).
G85 mecaniza el cilindro antepuesto cuando la herramienta se
posiciona en el diámetro X "antes" del cilindro.
Los redondeos de la entalladura para rosca se realizan con el radio
0,6 * I.
Parámetro
X
Punto final (cota de diámetro)
Z Punto final
I Profundidad (cota de radio)
 DIN 509 E, F: Sobremedida para rectificado (por defecto: 0)
 DIN 76: Profundidad de entalladura
K Anchura y tipo de entalladura
 K Sin datos: DIN 509 E
 K=0: DIN 509 F
 K>0: Anchura de entalladura DIN 76
E Avance reducido para el mecanizado de la entalladura (por
defecto: avance activado)
Parámetros en la entalladura DIN 509 E
Diámetro I K R
<= 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
