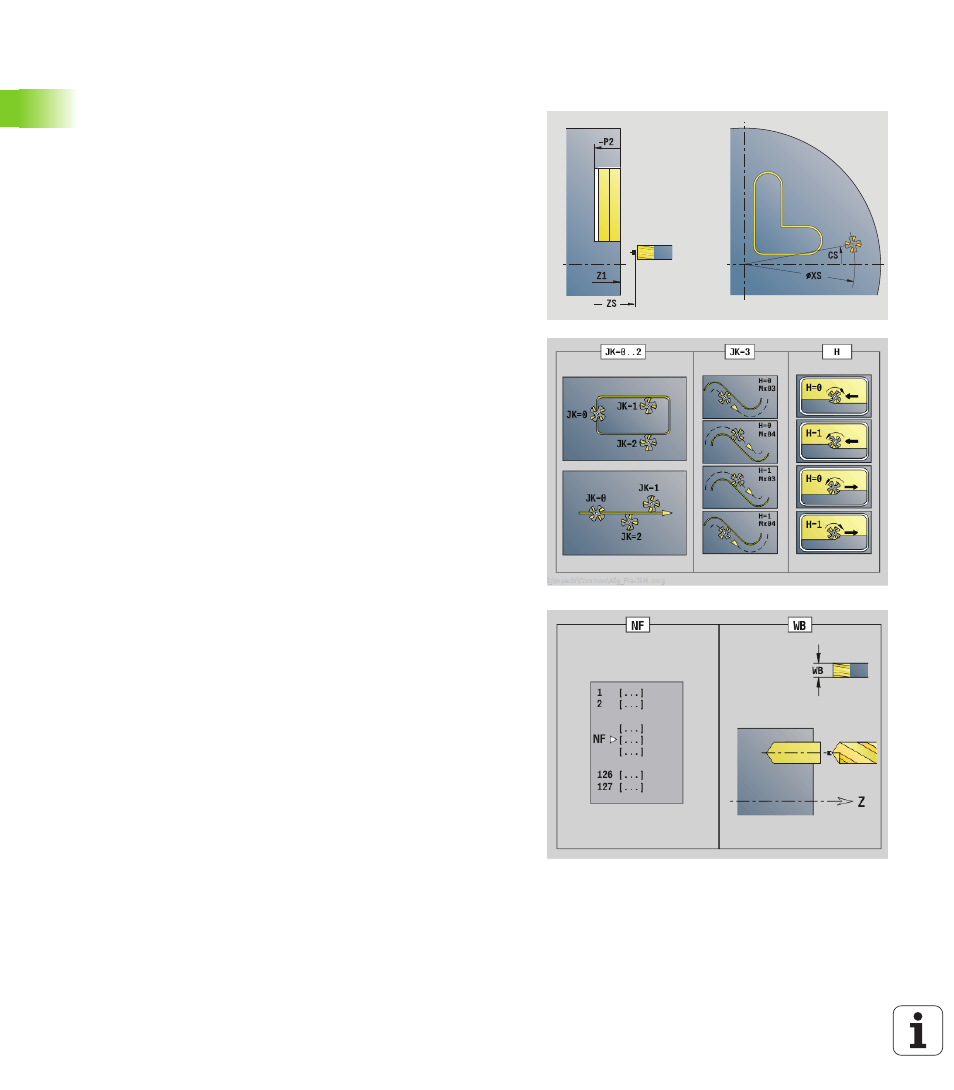

Unit "Pretaladrado fresado de contorno ICP
superficie frontal"
La Unit determina la posición del pretaladrado y realiza el taladrado. El
ciclo de fresado a continuación recibe la posición del pretaladrado a
través de la referencia guardada en NF. Si el contorno fresado consiste
en varias fases, la Unit crea un taladro para cada fase.
Unitname: DRILL_STI_840_C / Ciclo: G840 A1 (véase pág. 358); G71
(véase pág. 322)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario contornos
FK
véase pág. 60
NS Número de bloque inicial del contorno
NE Nº frase final contorno
Z1 Arista superior de fresado
P2 Profundidad contorno
Formulario ciclo
JK
Lugar de fresado
 0: sobre el contorno
 1: contorno cerrado: dentro del contorno
 1, contorno abierto, por la izquierda del contorno
 2: contorno cerrado: fuera del contorno
 2, contorno abierto, por la derecha del contorno
 3: dependiendo de H y MD
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
R Radio de entrada
WB Diámetro de fresa
NF Marca de posición
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
Otros formularios: véase pág. 58
