HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 535
6.7 Ciclos de fr
esado eje Y

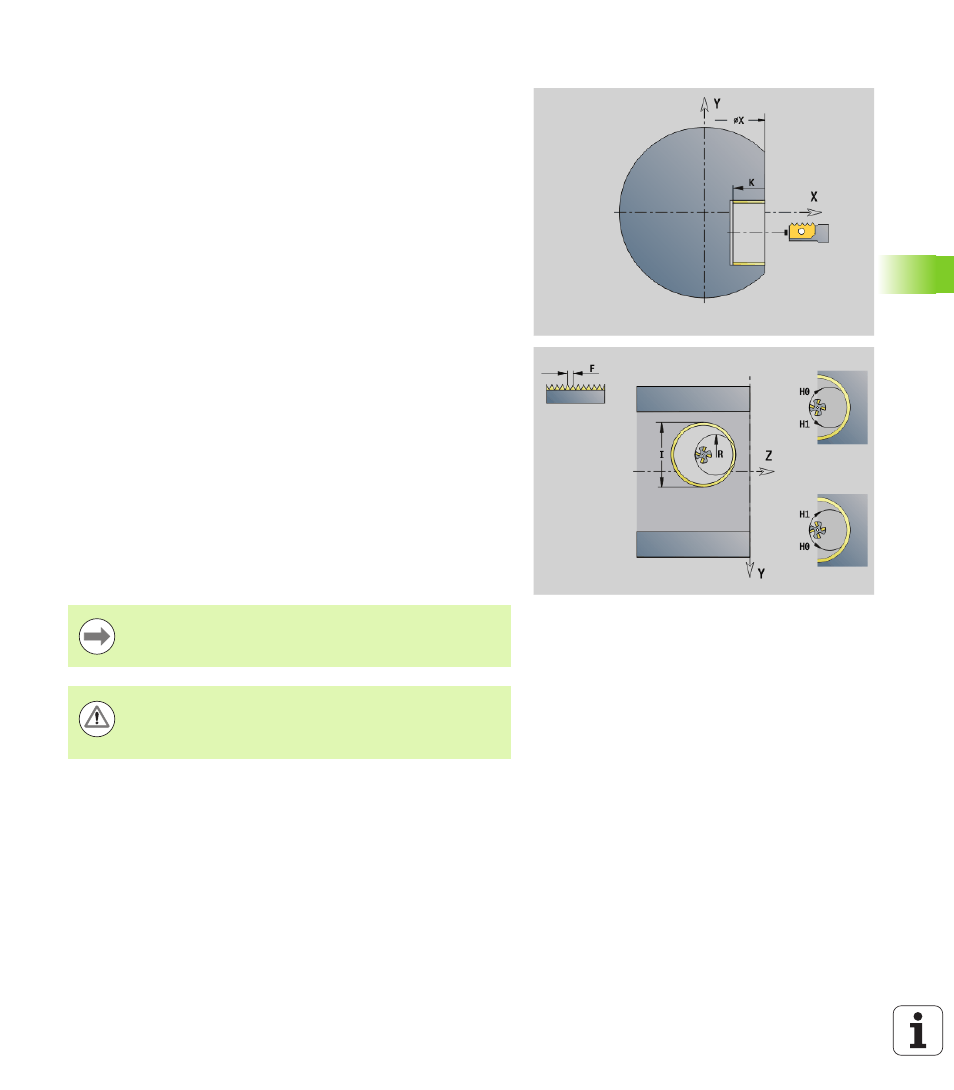

Fresar rosca en el plano YZ G806
G806 fresa una rosca en un taladro existente.
Posicione la herramienta en el centro del taladro antes de llamar a
G799. El ciclo posiciona la herramienta dentro del taladro sobre el
"punto final de la rosca". Luego la herramienta se aproxima con el "radio
de entrada R" y realiza el fresado de la rosca. Con ello, la herramienta
se aproxima con cada revolución con el paso "F". A continuación, el
ciclo retira la herramienta y ésta regresa al punto de partida. En el
parámetro V se programa si el fresado de la rosca se realiza con una
vuelta o, en el caso de herramientas con una cuchilla, con varias
vueltas.
Parámetro
I
Diámetro de rosca
X Punto inicial X
K Profundidad de rosca
R Radio de entrada
F Paso de rosca
J Sentido de roscado (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
H Dirección de desarrollo del fresado (por defecto: 0)
 0: Marcha inversa
 1: Marcha sincron.
V Método de fresado
 0: la rosca se fresa con una línea helicoidal de 360°
 1: se fresa la rosca con varias pistas helicoidales
(herramienta de una cuchilla)
Utilice herramientas de fresado de rosca para el ciclo
G806.
¡Atención: Peligro de colisión!
Si se programa el "radio de entrada R", téngase en cuenta
el diámetro del taladro y el diámetro del fresado.
