506 Programción DIN para el eje Y
6.3 Cont
or
nos en el plano YZ
Arco de círculo en el plano YZ G182/G183-Geo

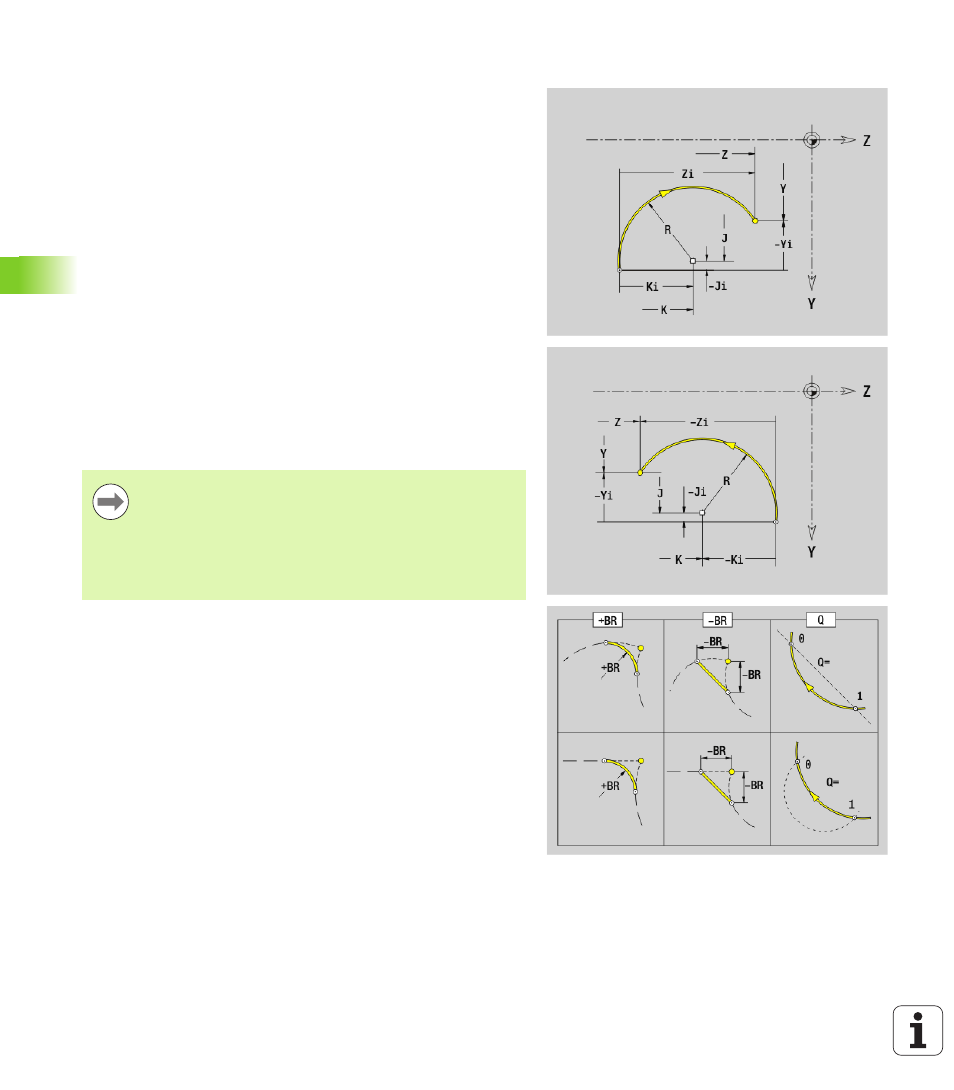

G182/G183 definen un arco de círculo en un contorno en el plano YZ.
Sentido de giro: véase imagen de ayuda
Parámetro
Y
Punto final (cota del radio)
Z Punto final
J Punto central (dirección Y)
K Punto central (dirección Z)
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
Programación
 Y, Z: en cotas absolutas, incrementales, autoretención o
"?"
 J, K: en cotas absolutas o incrementales
 El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
