60 Units smart.Turn
2.1 Units smar
t.T
u
rn

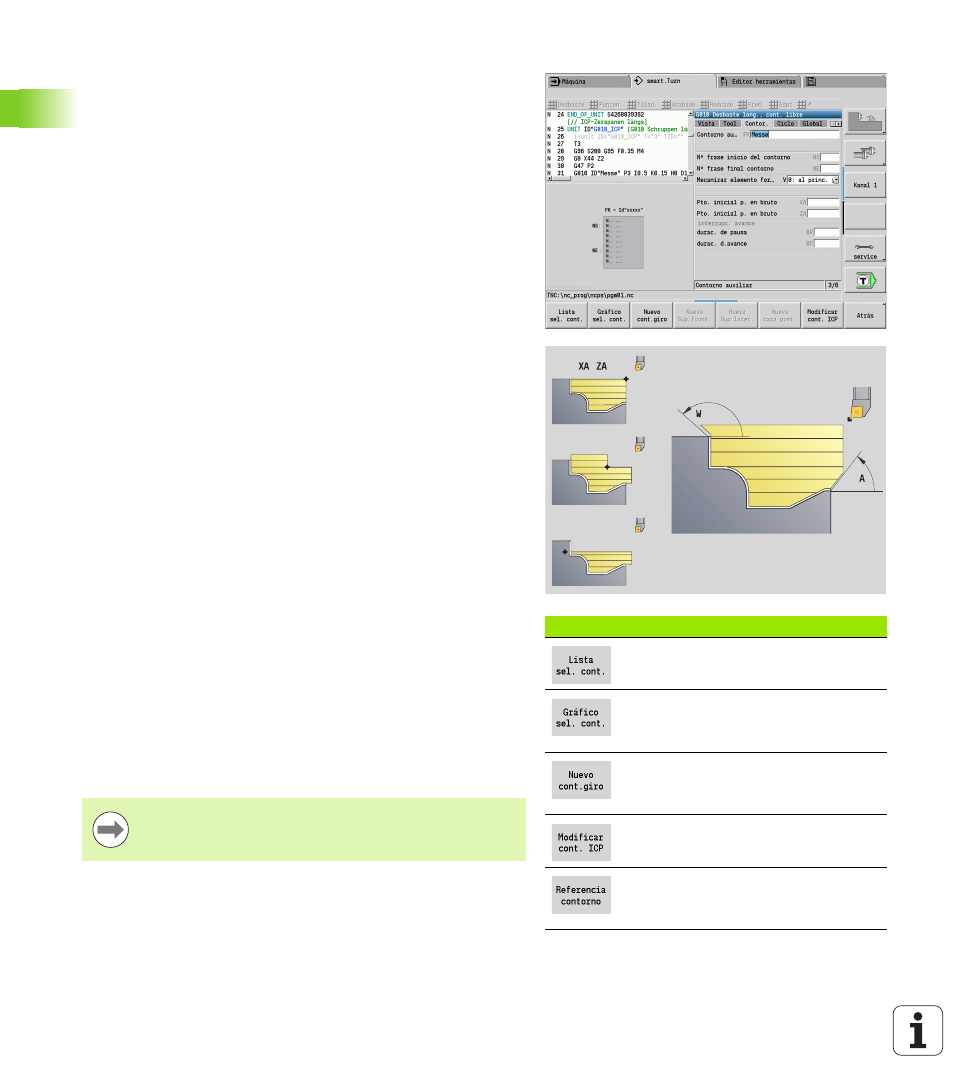

El formulario de contornos
En el formulario se definen los contornos que se deben mecanizar. Se
distingue entre la definición directa de contorno (G80) y la referencia a
una definición de contorno externa (apartado PIEZA ACABADA o
CONTORNO AUX.).
Softkeys en el formulario de contornos ICP
Abre la lista de selección de los
contornos definidos en el programa.
Muestra en la ventana de gráficos todos
los contornos definidos. La selección se
realiza con las teclas de cursor.
Inicia el editor ICP. Antes, en FK, hay
que introducir el nombre de contorno
deseado.
Inicia el editor ICP con el contorno
actualmente seleccionado.
Abre la ventana de gráficos para
seleccionar una subzona de un contorno
para NS y NE.
Parámetros ICP definición de contorno
FK
Contorno auxiliar: nombre del contorno que se debe
mecanizar
Se puede seleccionar un contorno exístente o describir un
contorno nuevo con ICP.
NS Número de frase inicial contorno: comienzo del segmento de
contorno
NE Número de frase final contorno: final del segmento de
contorno
 NE sin programar: el elemento de contorno NC se
mecaniza en la dirección de definición del contorno.
 NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
V Editar elementos de forma (por defecto: 0)
Se mecaniza un bisel/redondeo:
 0: al principio y al final del contorno
 1: al principio del contorno
 2: al final del contorno
 3: sin mecanizado
 4: sólo se mecaniza chaflán/redondeo - no el elemento
base (condición: segmento de contorno con un elemento)
XA, ZA Punto inicial pieza en bruto (sólo efectivo cuando no se haya
programado ninguna en bruto)
 XA, ZA no programado: el contorno de la pieza en bruto se
calcula a partir de la posición de herramienta y del
contorno ICP.
 XA, ZA programado: definición del punto esquina del
controrno de pieza en bruto.
BP Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
BF Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante el avance intermitente se rompe la viruta.
Las softkeys pueden seleccionarse únicamente cuando
el cursor se encuentra en la casilla FK o bien en NS o NE.
