518 Programción DIN para el eje Y
6.6 Mo
vimient
o
s lineales y cir
c
ular
es eje Y

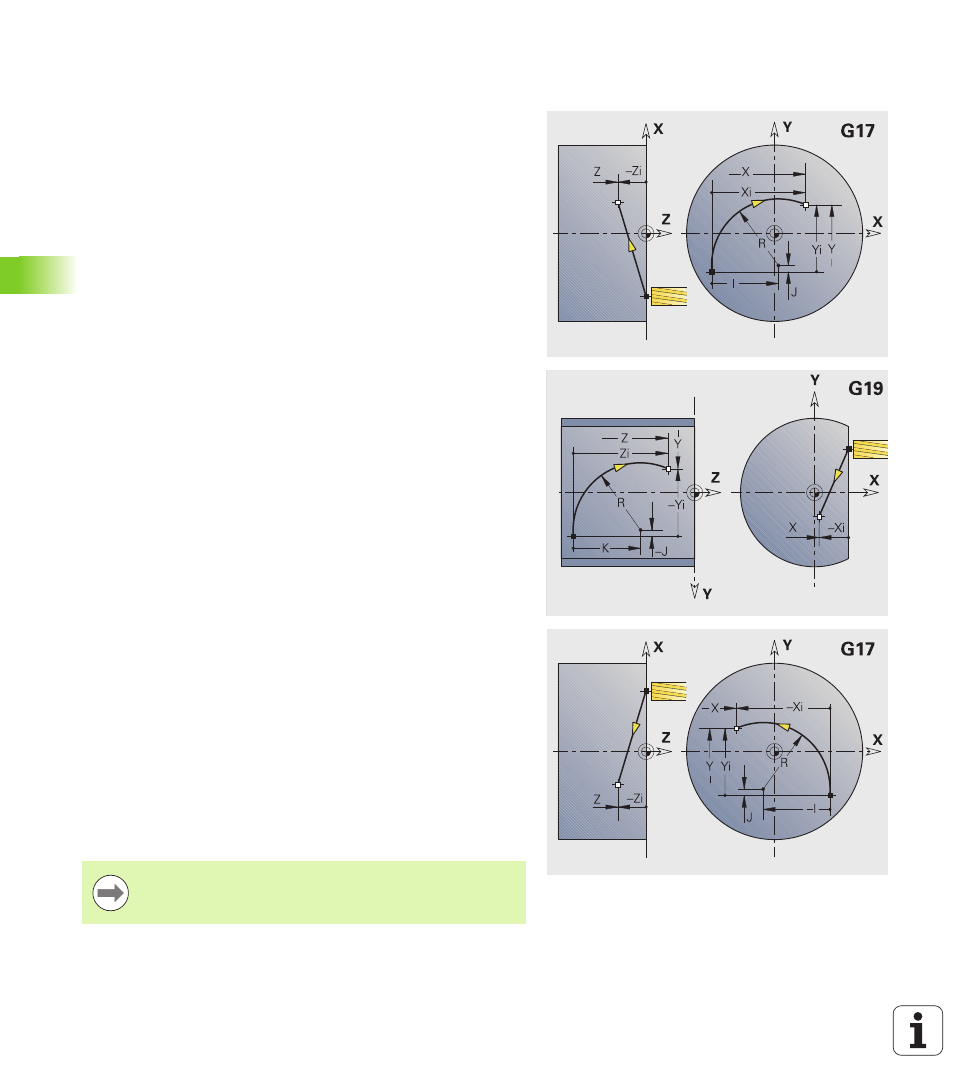

Fresado: Movimiento circular G2, G3 – acotado
del punto central incremental
G2/G3 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final".
G2/G3 se ejecutan en dependencia del plano de mecanizado:
 G17 Interpolación en el plano XY
 Aproximación en dirección Z
 Definición del punto central: con I, J
 G18 Interpolación en el plano XZ
 Aproximación en dirección Y
 Definición del punto central: con I, K
 G19 Interpolación en el plano YZ
 Aproximación en dirección X
 Definición del punto central: con J, K
Si el punto central del círculo no está programado, el Control numérico
calcula el punto central que resulta en el arco de círculo más corto.
Parámetro
X
Punto final (cota del diámetro)
Y Punto final
Z Punto final
I Punto central incremental (cota del radio)
J Punto central incremental
K Punto central incremental
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
BE: Factor de avance especial para el bisel/redondeo (por defecto:
1)
Avance especial = avance activo * BE (0 < BE <= 1)
Programación X, Y, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
