426 Programación DIN
4.35 F
unciones G de contr
o
les ant
e
ri
or
es

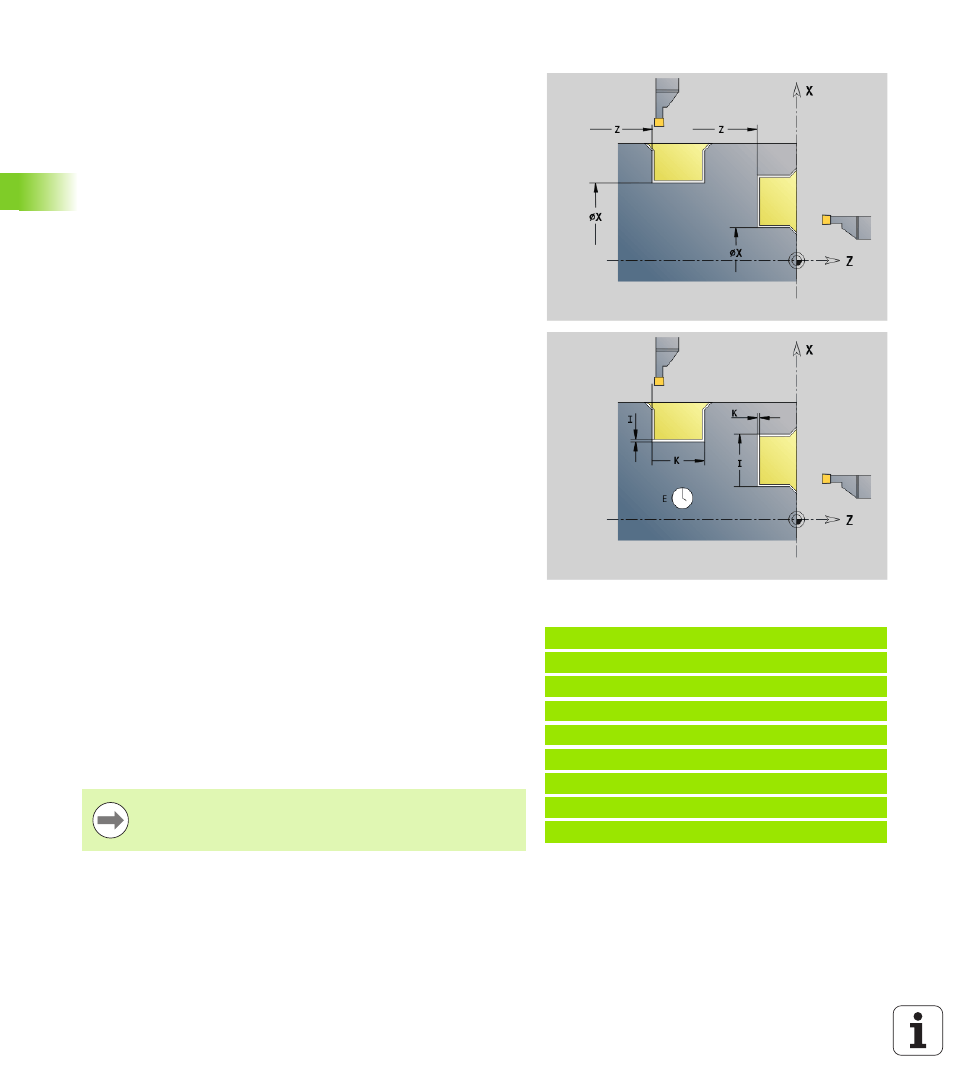

Profundización G86
G86 realiza profundizaciones radiales y axiales sencillas con biseles. El
Control numérico calcula una profundización radial/axial o bien interior/
exterior a partir de la "orientación de la herramienta".
"Sobremedida" programada: primero profundización previa, después
acabado
G86 realiza biseles en los lados de la profundización. Si no se desea
realizar biseles, la herramienta debe posicionarse a suficiente distancia
antes de la profundización. Cálculo de la posición de partida XS (cota
de diámetro):
Parámetro
X
Punto de la esquina en el fondo (cota de diámetro)
Z Punto de la esquina en el fondo
I Profundización radial: sobremedida
 I>0: sobremedida (preprofundización y acabado)
 I=0: no hay acabado
Profundización axial: anchura de profundización
 I>0: anchura de profundización
 Sin datos: anchura de profundización = anchura de
herramienta
K Profundización radial: anchura de profundización
 K>0: anchura de profundización
 Sin datos: anchura de profundización = anchura de
herramienta
Profundización axial: sobremedida
 K>0: sobremedida (preprofundización y acabado)
 K=0: no hay acabado
E Tiempo de espera (tiempo de rotura de la viruta) - (por defecto:
duración de una revolución)
 con sobremedida de acabado: sólo en el acabado
 sin sobremedida de acabado: en cada profundización
Ejemplo: G86
. . .
N1 T30 G95 F0.15 G96 S200 M3
N2 G0 X62 Z2
N3 G86 X54 Z-30 I0.2 K7 E2 [radial]
N4 G14 Q0
N5 T38 G95 F0.15 G96 S200 M3
N6 G0 X120 Z1
N7 G86 X102 Z-4 I7 K0.2 E1 [axial]
. . .
XS = XK + 2 * (1,3 – b)
XK: Diámetro del contorno
b: Anchura de bisel
 Se ejecuta la corrección de radio de filo de cuchilla.
 Las sobremedidas no se compensan.
