320 Programación DIN
4.21 Ciclos de entalladur
a

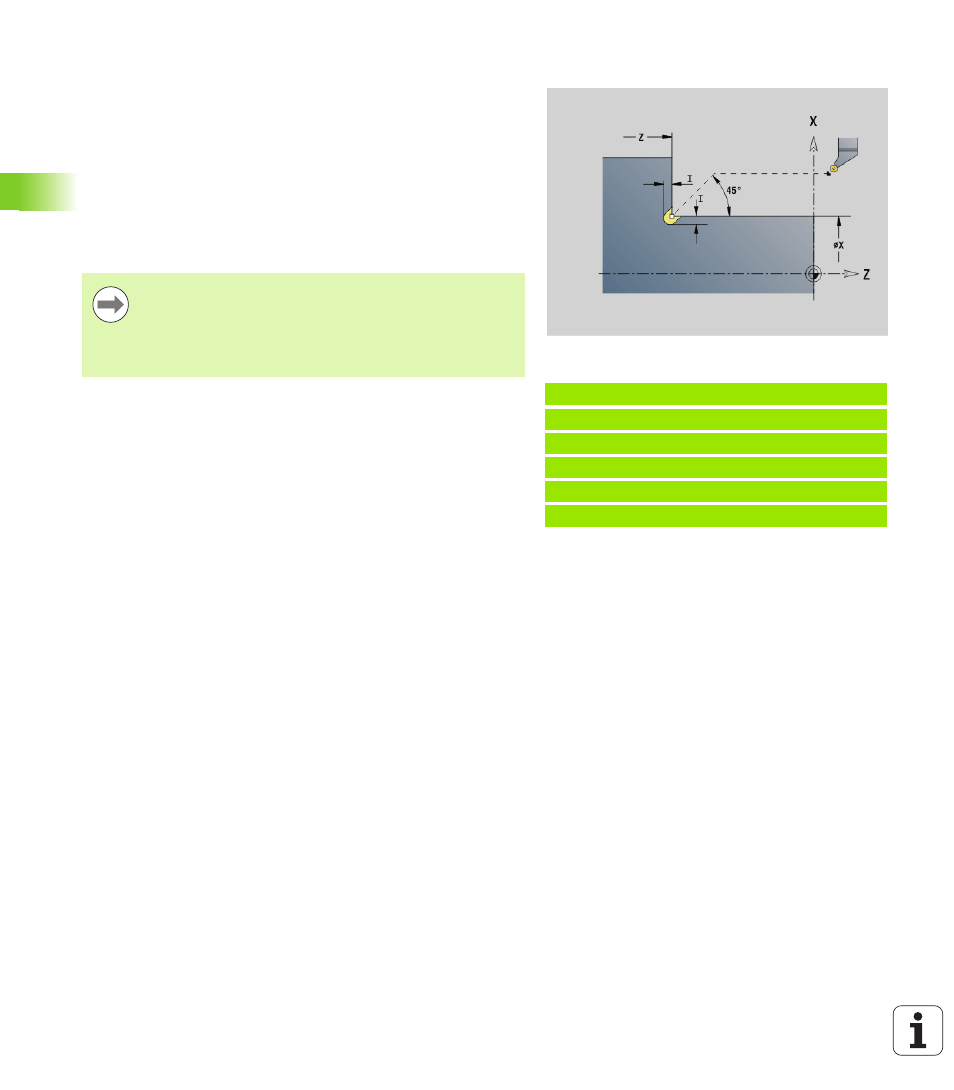

Entalladura forma K G858
G858 crea la entalladura. La forma de contorno generada depende de
la herramienta que se utilice ya que sólo se realiza un corte lineal con
un ángulo de 45º.
Posición de la herramienta tras la ejecución del ciclo: Punto inicial del
ciclo
Ejemplo: G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
FINAL
Parámetro
X
Punto de esquina de contorno (cota de diámetro)
Z Punto de esquina de contorno
I Profundidad de entalladura
 La entalladura se realiza sólo en esquinas del contorno
perpendiculares y paralelas a los ejes sobre su eje
longitudinal.
 Lacorrección del radio de filo de cuchilla se ejecuta.
 Sobremedidas: no se compensan
