El Control numérico reconoce, a partir de la definición de la
herramienta, si se trata de un mecanizado interior o exterior.
Las entalladuras se mecanizan, si han sido programadas, y si lo
permite la geometría de la herramienta.
Códigos de omisión para profundizaciones y
entalladuras
Llamada G
Función Código D
G22 Profundización para
anillo obturador 512
G22 Profundización para
anillo de seguridad 1.024
G23 H0 Profundización de uso
general 256
G23 H1 Torneado libre 2.048
G25 H4 Entalladura forma U 32.768
G25 H5 Entalladura forma E 65.536
G25 H6 Entalladura forma F 131.072
G25 H7 Entalladura forma G 262.744
G25 H8 Entalladura forma H 524.288
G25 H9 Entalladura forma K 1.048.576
Sumar los códigos para ocultar varios elementos.
Parámetro
H

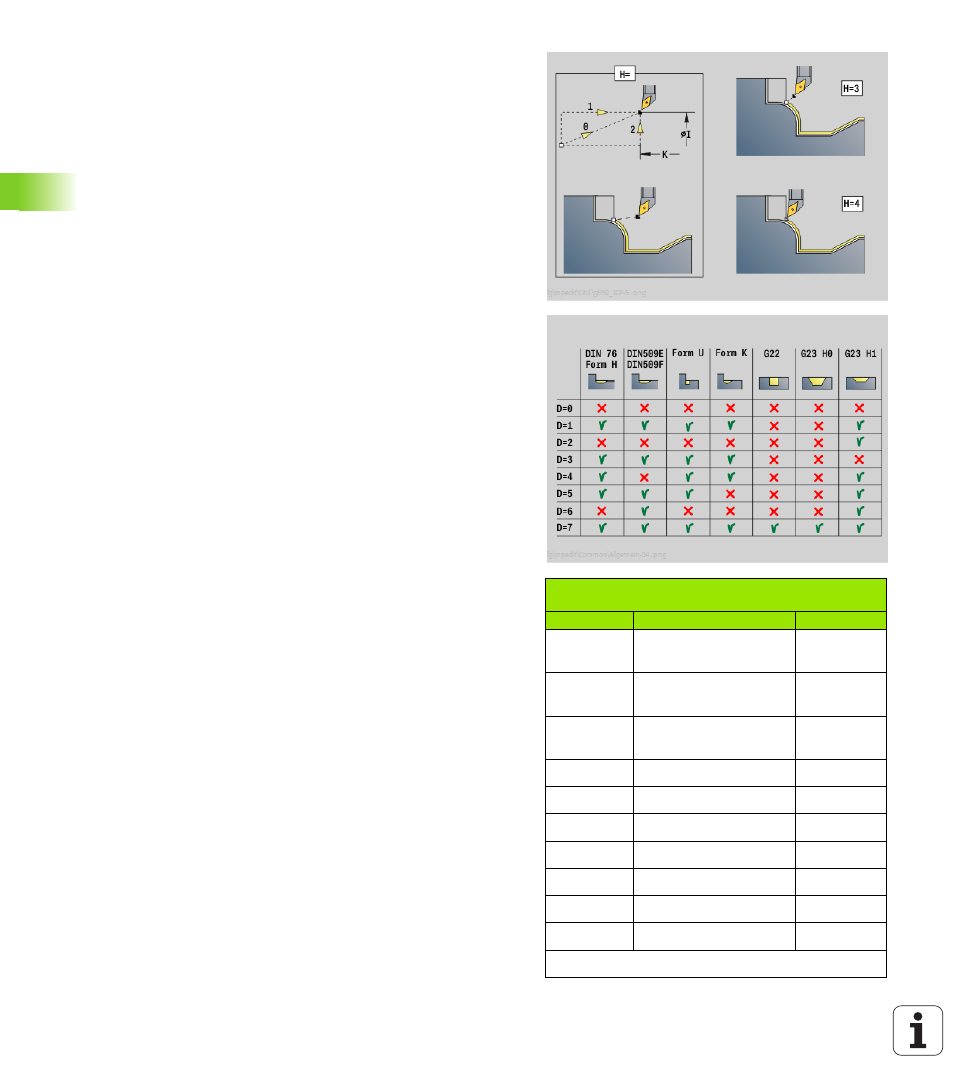

Tipo de retirada (por defecto: 3) La herramienta se eleva con un
ángulo de 45° en sentido opuesto al de mecanizado y se
desplaza, de la forma siguiente manera, a la posición "I, K":
 0: en diagonal
 1: primero dirección X, luego Z
 2: primero dirección Z, luego X
 3: permanece a la distancia de seguridad
 4: sin movimiento de retirada - la herramienta permanece en
la coordenada final
 5: en diagonal a la posición de herramienta antes del ciclo
 6: primero dirección X, luego Z a la posición de herramienta
antes del ciclo
 7: primero dirección Z, luego X a la posición de herramienta
antes del ciclo
X Limitación del corte (cota de diámetro) - (por defecto: no se
limita el corte)
Z Limitación del corte (por defecto: no se limita el corte)
D Omitir elementos (por defecto: 1). Utilizar los códigos de
omisión indicados en la imagen para ocultar elementos
concretos o los códigos de la tabla para no mecanizar
profundizaciones, entalladuras y torneados libres.
I Punto final al cual se desplaza la herramienta al final del ciclo
(cota de diámetro)
K Punto final al cual se desplaza la herramienta al final del ciclo
O Reducción del avance para elementos circulares (por defecto:
0)
 0: reducción de avance activo
 1: sin reducción del avance
U Tipo de ciclo - se necesita para la generación de contorno a
partir de los parámetros G80. (por defecto): 0
 0: Contorno estándar longitudinal o transversal, contorno de
profundización o contorno ICP.
 1: Recorrido lineal sin retorno/con retorno
 2: Recorrido circular horario sin retorno/con retorno
 3: Recorrido circular antihorario sin retorno/con retorno
 4: Bisel sin retorno/con retorno
 5: Redondeo sin retorno/con retorno
B Compensación de radio de filo de cuchilla (por defecto): 0
 0: Detección automática
 1: por la izquierda del contorno
 2: por la derecha del contorno
