5 Ejemplo
Profundización:
 Seleccionar „Forma > Profundización >
Profundización estándar/ G22“
 Seleccionar "Elemento de base para el tronzado"
 Ventana de diálogo „Profundización estándar / G22“:
 Esquina interior (Z) = 25 mm
 Esquina interior (Ki) = –8 mm
 Diámetro del tronzado = 25 mm
 Rad./Chaflán exterior (B) = -1 mm
Roscado:
 Seleccionar "Forma > Rosca"
 Seleccionar "Elemento de base para el roscado"
 Ventana de diálogo "Roscado": Seleccionar „ISO DIN 13“
 Pulsar la softkey "Atrás": vuelve al menú principal

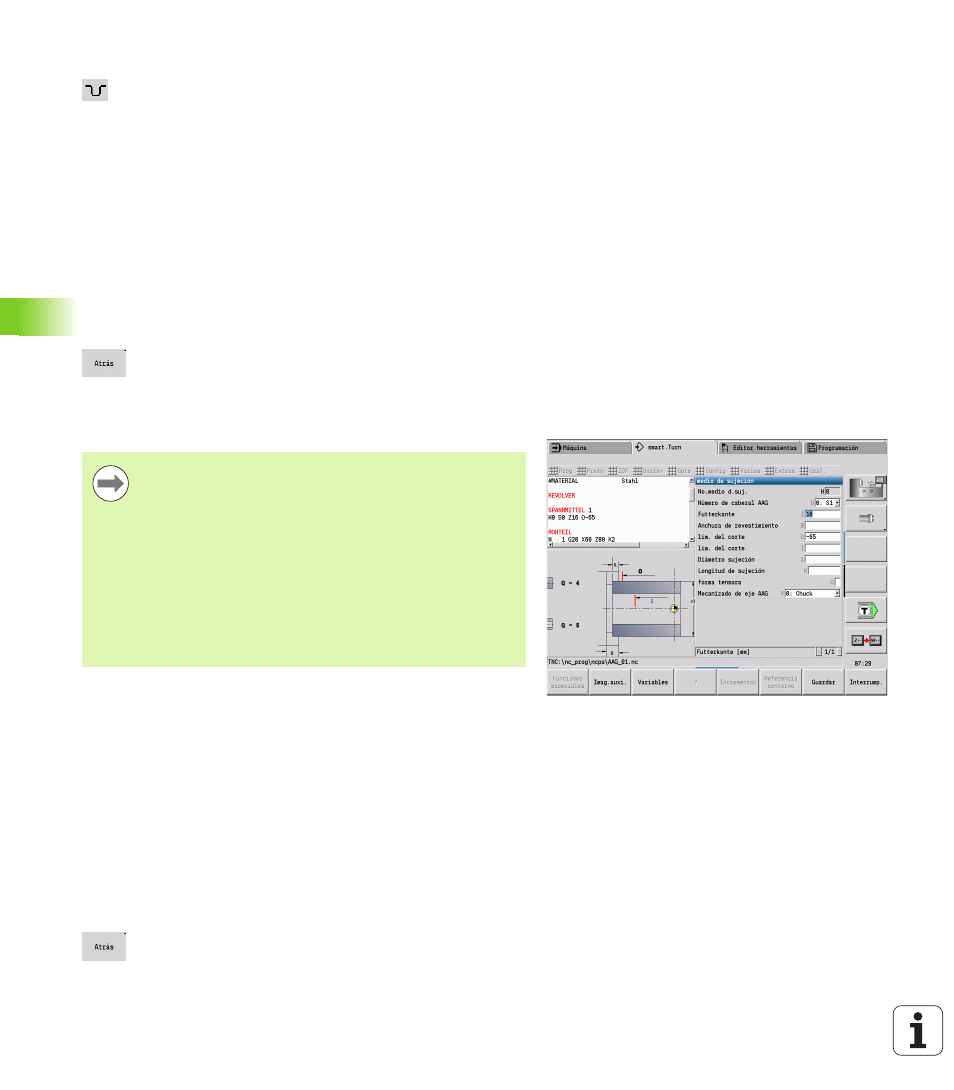

Equipar, sujetar la pieza
 Seleccionar „Sujeción previa > introducir medio de sujeción“
 Describir el medio de sujeción:
 Seleccionar „Número de cabezal GAPT”
 Introducir "Canto del mandril"
 Introducir "Ancho del mandril"
 Introducir "Limitación de corte" (exterior e interior)
 Introducir "Diámetro de sujeción"
 Introducir "Longitud de sujeción"
 Fijar la "Forma de sujeción"
 Seleccionar "Mecanizado de eje GAPT"
 Al crear el programa, TURN PLUS tiene en cuenta el medio de
sujeción y la limitación del corte.
 Pulsar la softkey "Atrás": vuelve al menú principal
TURN PLUS calcula para la pieza automáticamente para
la pieza el desplazamiento necesario del punto cero y lo
activa con G59. Para el cálculo del desplazamiento del
punto cero, TURN PLUS tiene en cuenta los valores
siguientes:
 Longitud de la pieza Z (Descripción de la pieza en bruto)
 Sobremedida K (Descripción de la pieza en bruto)
 Canto del mandrilZ (Descripción del medio de sujeción o
parámetro de mecanizado)
 Canto de mandrilB (Descripción del medio de sujeción o
parámetro de mecanizado)
