240 Programación DIN
4.8 Cont
or
nos en superficie lat
e
ra
l

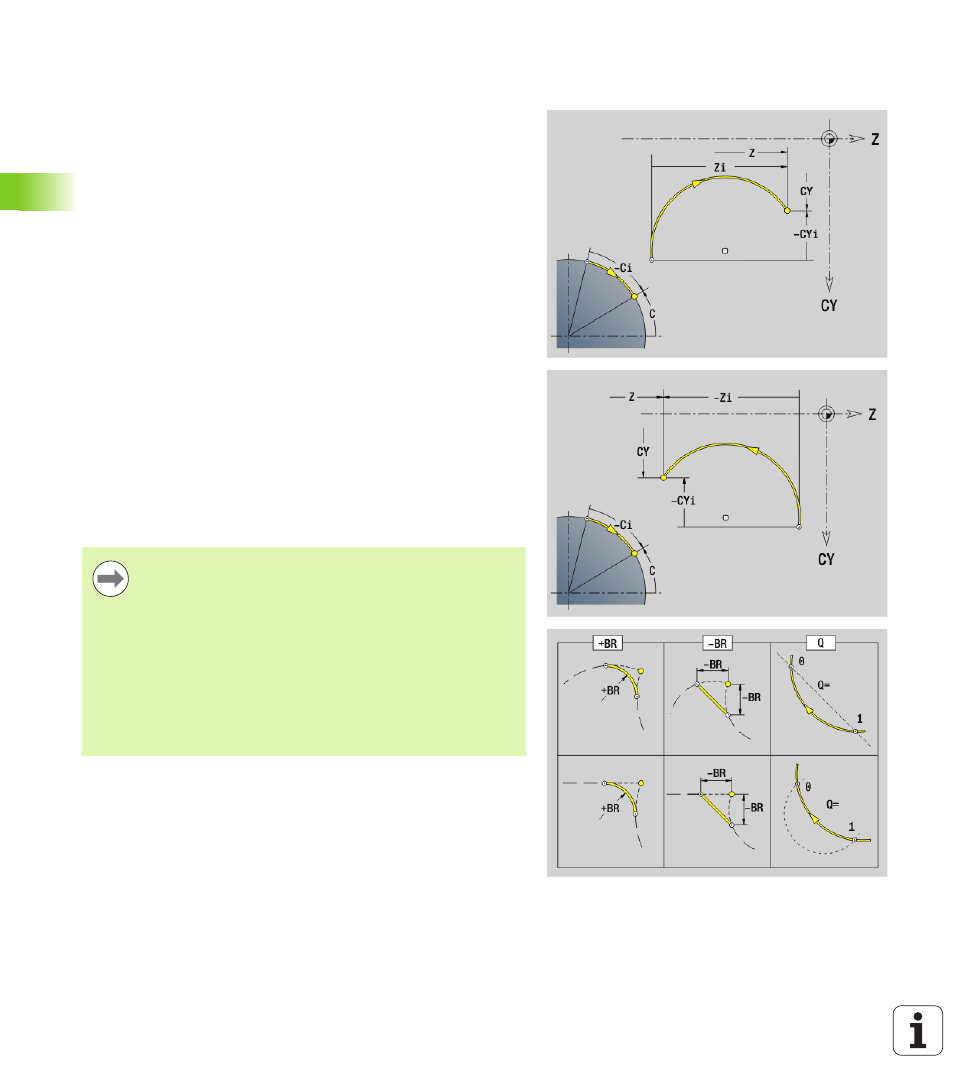

Arco de círculo en un contorno en superficie
lateral G112-/G113-Geo
G112/G113 define un arco de círculo en un contorno en superficie
lateral. Sentido de giro: véase imagen de ayuda
Parámetro
Z
Punto final
C Punto final (ángulo final)
CY Punto final como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
R Radio
K Centro en dirección Z
W Ángulo del centro
J Ángulo del centro como "medida lineal"
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
Programación
 Z, CY: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
 C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
 K, J: en cotas absolutas o incrementales
 Programar Z – C o Z – CY o bien K – W o K – J
 Programar bien el "centro" o el "radio"
 Si se programa "radio": sólo son posibles arcos de círculo
<= 180°
