512 Programción DIN para el eje Y
6.3 Cont
or
nos en el plano YZ

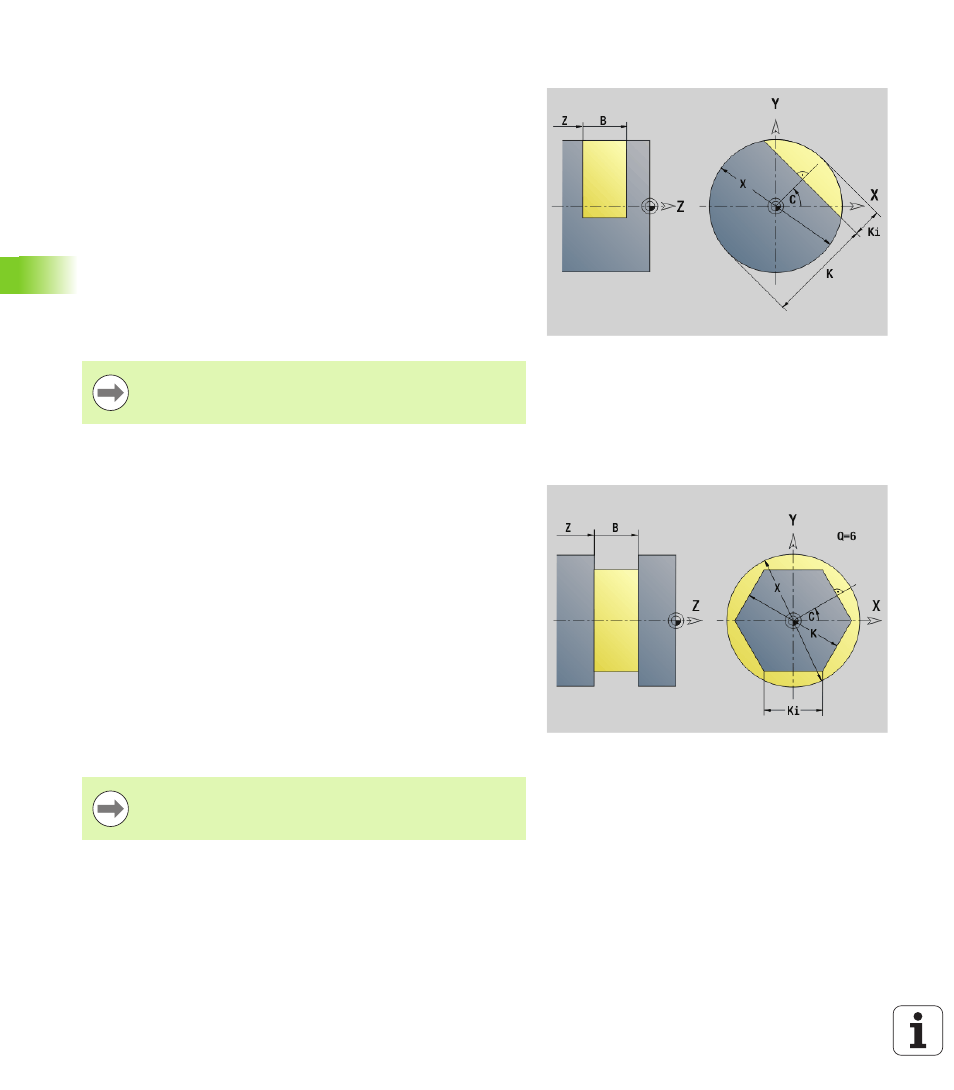

Superficie individual en el plano YZ G386-Geo
G386 define una superficie en el plano YZ.
Superficies de polígono en el plano YZ G487-Geo
G487 define superficies con múltiples aristas en el plano YZ.
Parámetro
Z
Arista de referencia
K Espesor sobrante
Ki Profundidad
B Anchura (referencia: arista de referencia Z)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobreescribe "X" desde la denominación de sección
C Ángulo de cabezal de la superficie perpendicular (por defecto:
"C" desde la denominación de sección)
El diámetro de referencia X limita la superficie a
mecanizar.
Parámetro
Z
Arista de referencia
K Ancho de llave (diámetro del círculo interior)
Ki Longitud de la arista
B Anchura (referencia: arista de referencia Z)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobreescribe "X" desde la denominación de sección
C Ángulo de cabezal de la superficie perpendicular (por defecto:
"C" desde la denominación de sección)
Q Número de superficies (Q >= 2)
El diámetro de referencia X limita la superficie a
mecanizar.
