358 Programación DIN
4.26 Ciclos de fr
esado
G840 – calcular posiciones de pretaladrado
"G840 A1 .." calcula las posiciones de pretaladrado y memoriza la
referencia indicada en "NF". Programar sólo los parámetros indicados
en la siguiente tabla.
Véase también:
 G840 – Nociones básicas: Página 357
 G840 – Fresado: Página 360

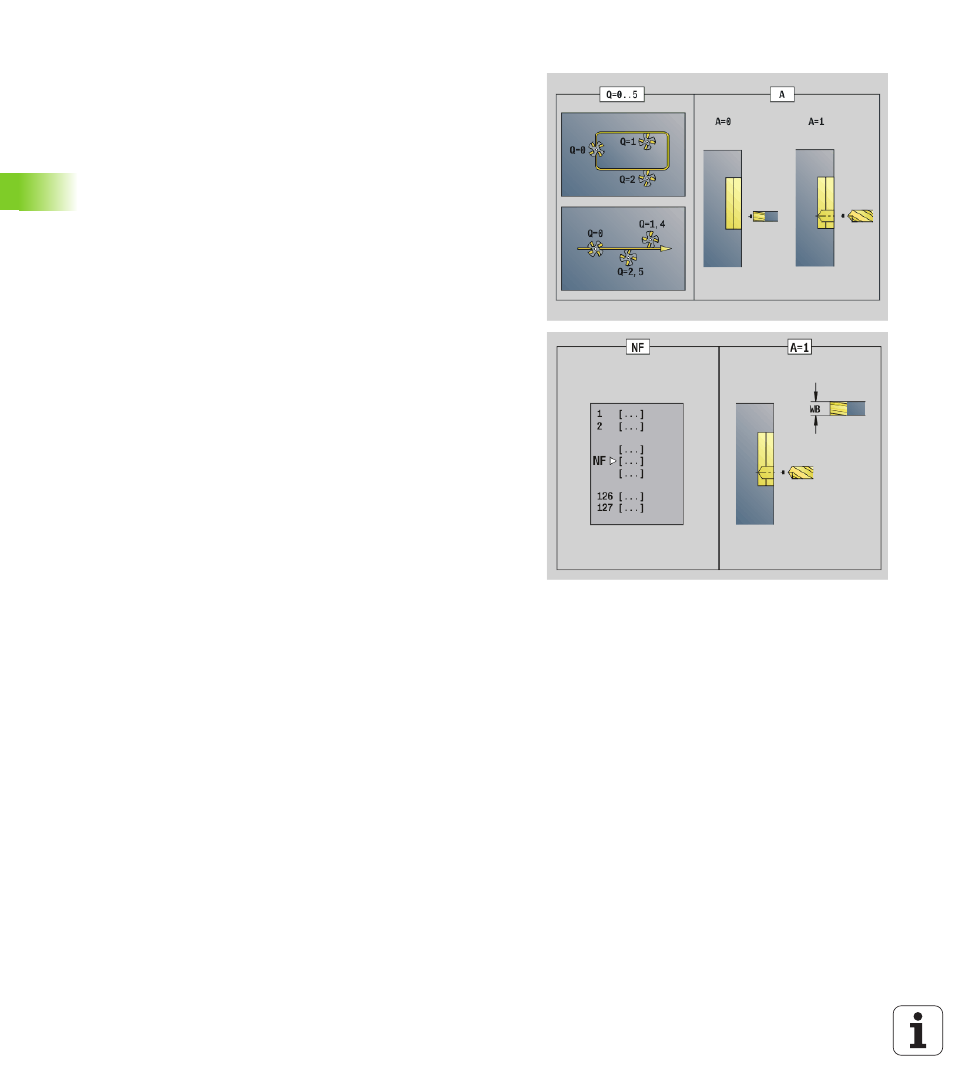

Parámetro – calcular posiciones de pretaladrado
Q
Tipo de ciclo (lugar de fresado)
 Contorno abierto. En el caso de solapes, "Q" define si se
mecaniza la primera zona (a partir del punto de partida) o todo
el contorno.
 Q=0: punto central del fresado en el contorno (posición de
pretaladrado = punto de partida).
 Q=1: mecanizado a la izquierda del contorno. En caso de
intersección, tener en cuenta sólo el primer campo del
contorno.
 Q=2: mecanizado a la derecha del contorno. En caso de
intersección, tener en cuenta sólo el primer campo del
contorno.
 Q=3: no permitido
 Q=4: mecanizado a la izquierda del contorno. En caso de
intersección, tener en cuenta todo el contorno.
 Q=5: mecanizado a la derecha del contorno. En caso de
intersección, tener en cuenta todo el contorno.
 Contorno cerrado
 Q=0: punto central del fresado en el contorno (posición de
pretaladrado = punto de partida).
 Q=1: fresado interior
 Q=2: fresado exterior
 Q=3..5: no permitido
ID Contorno de fresado - Nombre del contorno que se debe fresar
NS Número de bloque inicial del contorno – Comienzo del
segmento de contorno
 Figuras: número de bloque de la figura
 Contorno libre cerrado: primer elemento del contorno (no el
punto inicial)
 Contorno abierto: primer elemento del contorno (no el punto
inicial)
NE Número de bloque final de contorno – Final del segmento de
contorno
 Figuras, contorno libre cerrado: sin datos
 Contorno abierto: último elemento del contorno
 El contorno consta de un elemento:
 Sin datos: mecanizado en dirección del contorno
 NS=NE programa el mecanizado en dirección opuesta al
contorno
