508 Programción DIN para el eje Y
6.3 Cont
or
nos en el plano YZ

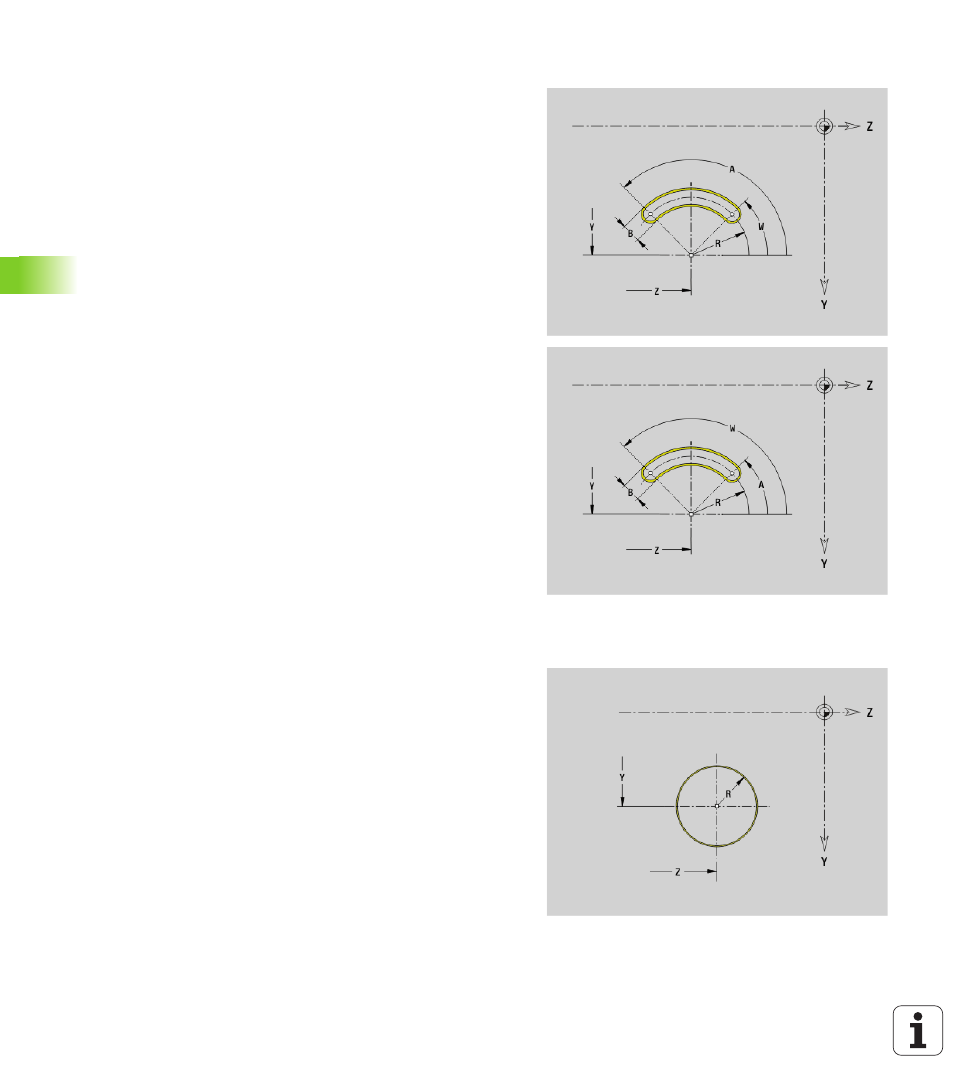

Ranura circular en el plano YZ G382/G383-Geo
G382/G383 define una ranura circular en el plano YZ.
 G382: ranura circular en sentido horario
 G383: ranura circular en sentido antihorario
Circulo completo en el plano YZ G384-Geo
G384 define un círculo completo en el plano YZ.
Parámetro
Y
Punto central de la curvatura de la ranura
Z Punto central de la curvatura de la ranura
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobreescribe "X" desde la denominación de sección
R Radio (referencia: trayectoria del centro de la ranura)
A Ángulo inicial (referencia: eje X; por defecto: 0°)
W Ángulo final (referencia: eje X; por defecto: 0°)
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetro
Y
Punto central del círculo
Z Punto central del círculo
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobreescribe "X" desde la denominación de sección
R Radio del círculo
P Profundidad de la cajera (por defecto: "P" tomada de G308
