332 Programación DIN
4.22 Ciclos de taladr
ado

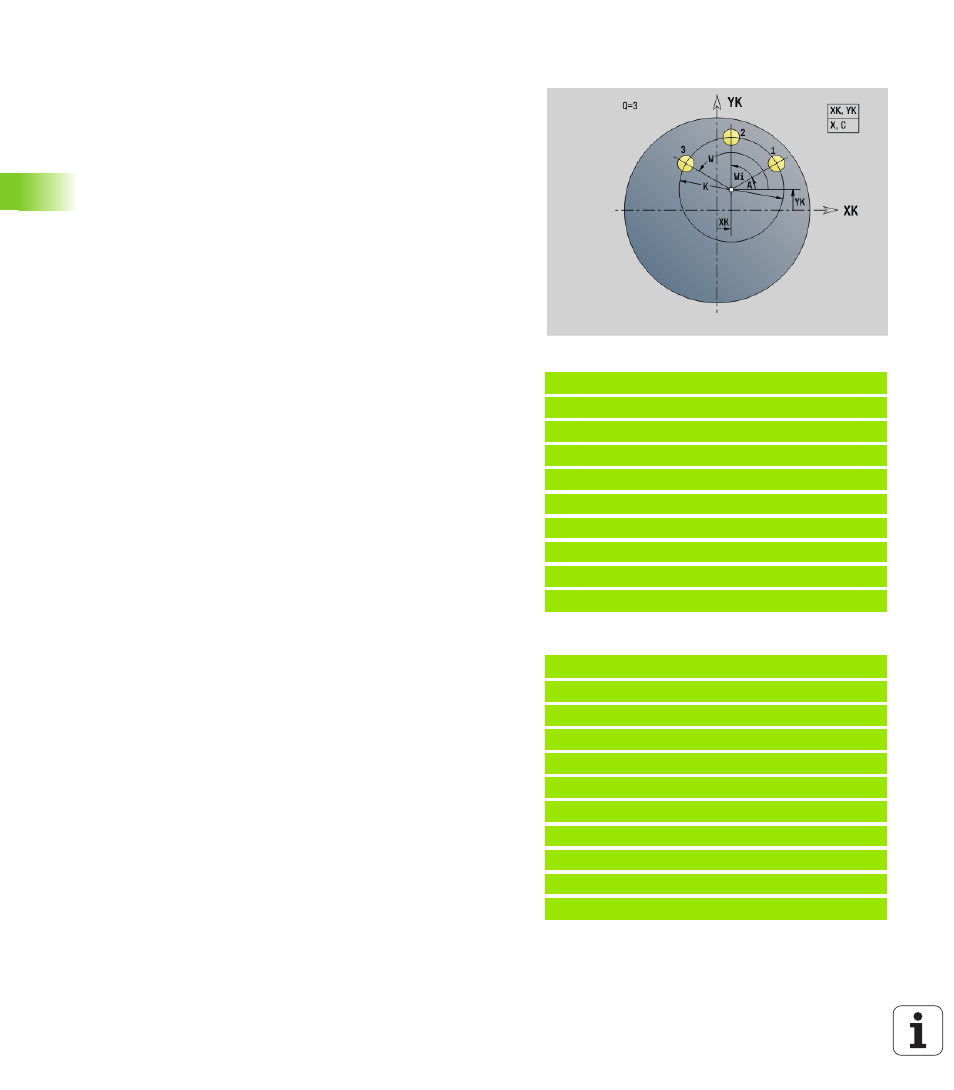

Patrón circular en superficie frontal G745
G745 crea patrones de taladros o fresados con distancias
equidistantes sobre un círculo o arco de círculo en la superficie frontal.
Si no indica Punto final ZE, se pasa al ciclo de taladrado/fresado del
siguiente bloque NC. Con este principio se combina la descripción de
patrón con
 Ciclos de taladrado (G71, G74, G36)
 El ciclo de fresado de ranura lineal (G791)
 El ciclo de fresado de contorno con "contorno libre" (G793)
Combinaciones de parámetros para la definición del centro del
patrón o bien de las posiciones del patrón:
 Centro del patrón:
 X, C
 XK, YK
 Posiciones del patrón:
 A, W y Q
 A, Wi y Q
Ejemplo: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
FINAL
Ejemplo: Secuencias de órdenes
[ patrón de taladros sencillo ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
. . .
[ Patrón de taladros con taladrado profundo ]
N.. G745 XK.. YK.. ZS.. A.. W.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Patrón de fresados con ranuras lineales ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
N.. G791 K.. A.. Z..
. . .
Parámetro
XK
Punto central del modelo en coordenadas cartesianas
YK Punto central del modelo en coordenadas cartesianas
ZS Punto inicial del taladrado/fresado
ZE Punto final del taladrado/fresado
X Diámetro (centro patrón en coordenadas polares)
C Ángulo (centro patrón en coordenadas polares)
A Ángulo inicial (Posición del primer taladro/figura)
W Ángulo final (Posición del último taladro/figura)
Wi Angulo final (Distancia a la siguiente posición)
Q Número de taladros/figuras (por defecto: 1)
V Dirección de recirculación (por defecto: 0)
 V=0, sin W: reparto por el círculo completo
 V=0, con W: Reparto por un arco de círculo más grande
 V=0, con Wi: el signo de Wi determina el sentido (Wi<0: en
sentido horario)
 V=1: con W: en sentido horario
 V=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
 V=2: con W: en sentido antihorario
 V=2, con Wi: en sentido antihorario (el signo de Wi no es
relevante)
