Desbaste transversal G820
G820 mecaniza el sector de contorno definido. La referencia al
contorno a mecanizar se transmita o en los parámetros de ciclo, o el
contorno se define directamente después de la llamada de ciclo (Ver
“Trabajar con ciclos referidos al contorno” en pág. 268). El contorno a
mecanizar puede contener varios fondos. Si es preciso, se subdivide
en varias áreas la superficie a mecanizar.

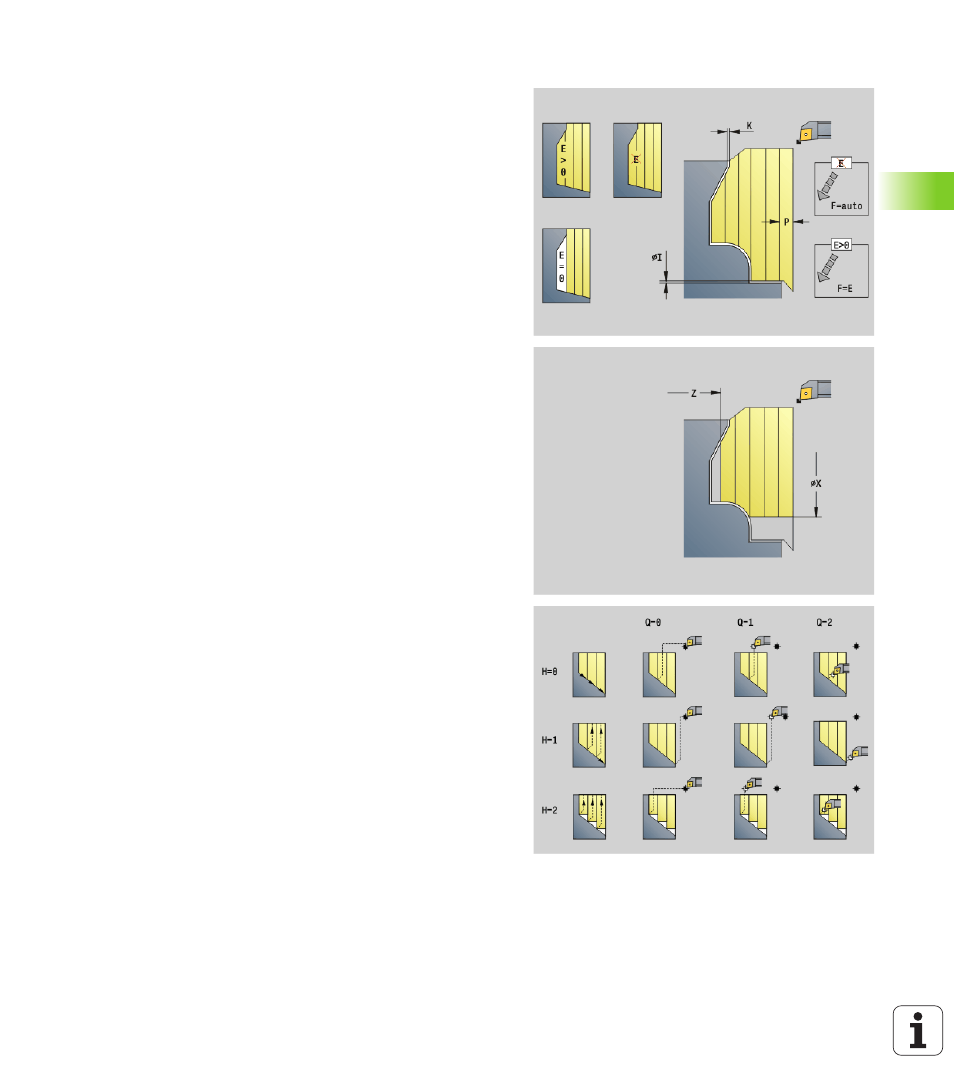

Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque inicial (comienzo del segmento de
contorno)
NE Número de bloque final (final del segmento de contorno)
 NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
 NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
P Alimentación máxima
I Sobremedida en dirección X (cota de diámetro) - (por defecto:
0)
K Sobremedida en dirección Z (por defecto: 0)
E Comportamiento en penetración
 E=0: no mecanizar los contornos descendentes
 E>0: Avance de penetración
 Ningún dato: reducción del avance en función del ángulo de
penetración – máx. 50%
X Limitación del corte en dirección X (cota de diámetro) - (por
defecto: no se limita el corte)
Z Limitación del corte en dirección Z (por defecto: no se limita el
corte)
A Ángulo de aproximación (referencia: eje Z) - (por defecto: 90°/
270°; perpendicular al eje Z)
W Ángulo de alejamiento (referencia: eje Z) - (por defecto: 0°/
180°; paralelo al eje Z)
H Tipo de alejamiento (por defecto: 0)
 0: mecaniza tras cada corte a lo largo del contorno
 1: se eleva a 45º; alisamiento del contorno después del
último corte
 2: se eleva con un ángulo de 45° - sin alisamiento del
contorno
Q Tipo de retirada al finalizar el ciclo (por defecto: 0)
 0: volver al punto de inicio (primero en dirección Z, después
en X)
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
