Arco de círculo de contorno de torneado G2-/G3-
Geo

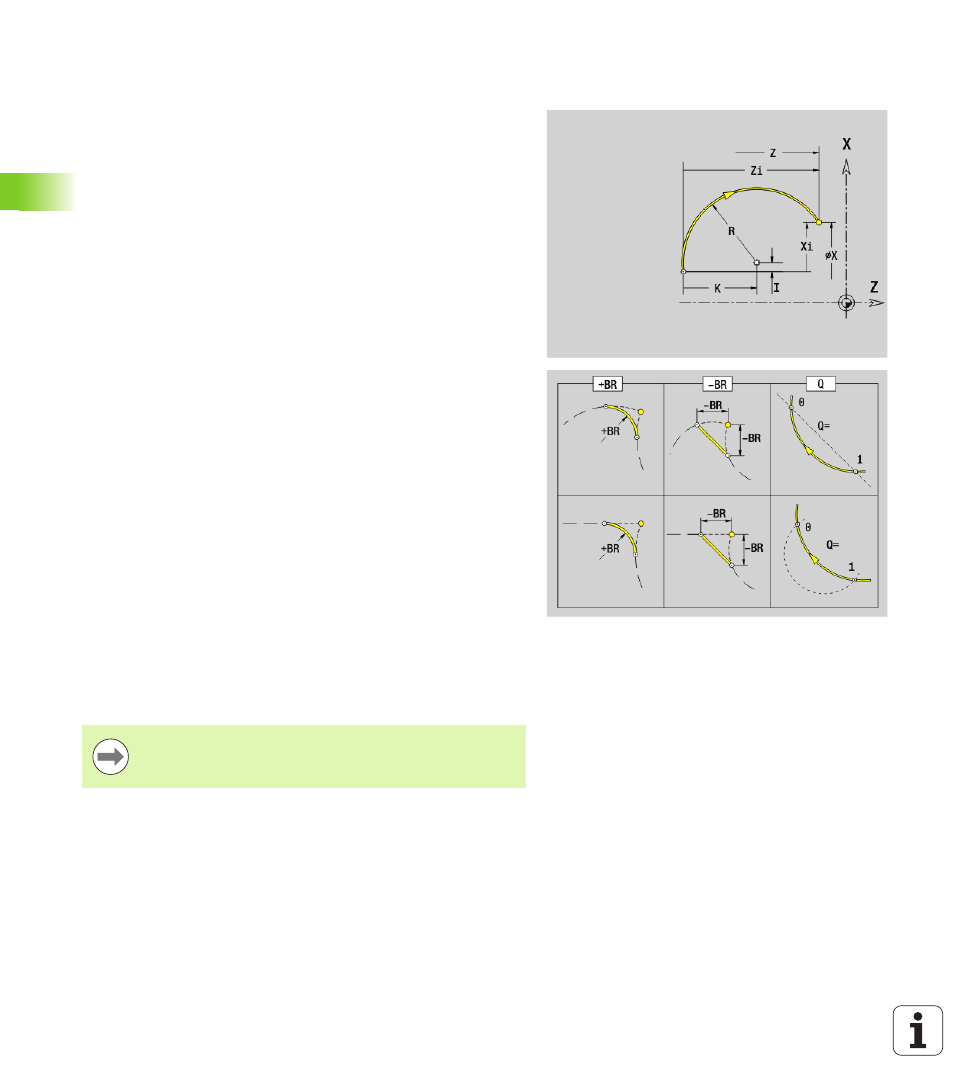

G2/G3 define un arco de círculo en un contorno de torneado con
acotación incremental del centro. Sentido de giro (véase imagen de
ayuda):

G2: en sentido horario

G3: en sentido antihorario

Parámetro
X

Punto final del elemento de contorno (cota de diámetro)

Z

Punto final del elemento de contorno

I

Centro (distancia del punto de partida al centro como cota de
radio)

K

Centro (distancia de punto de partida a centro)

R

Radio

Q

Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):

0: Punto de corte cercano

1: punto de corte lejano

BR

Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.

Sin datos: Transición tangencial

BR=0: Transición no tangencial

BR>0: Radio del redondeo

BR<0: Anchura del bisel

BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
FP

No mecanizar elemento (únicamente necesario para
TURN PLUS):

0: no mecanizar elemento básico (círculo)

1: no mecanizar elemento superpuesto (por ej., bisel o
redondeo)

2: no mecanizar elemento básico / superpuesto

Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
