TNC 426, TNC 430 de HEIDENHAIN 35
4.
1 No
cio
n
es b
á
sicas
Sistema de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán referirse
generalmente respecto al sistema de coordenadas cartesianas. El

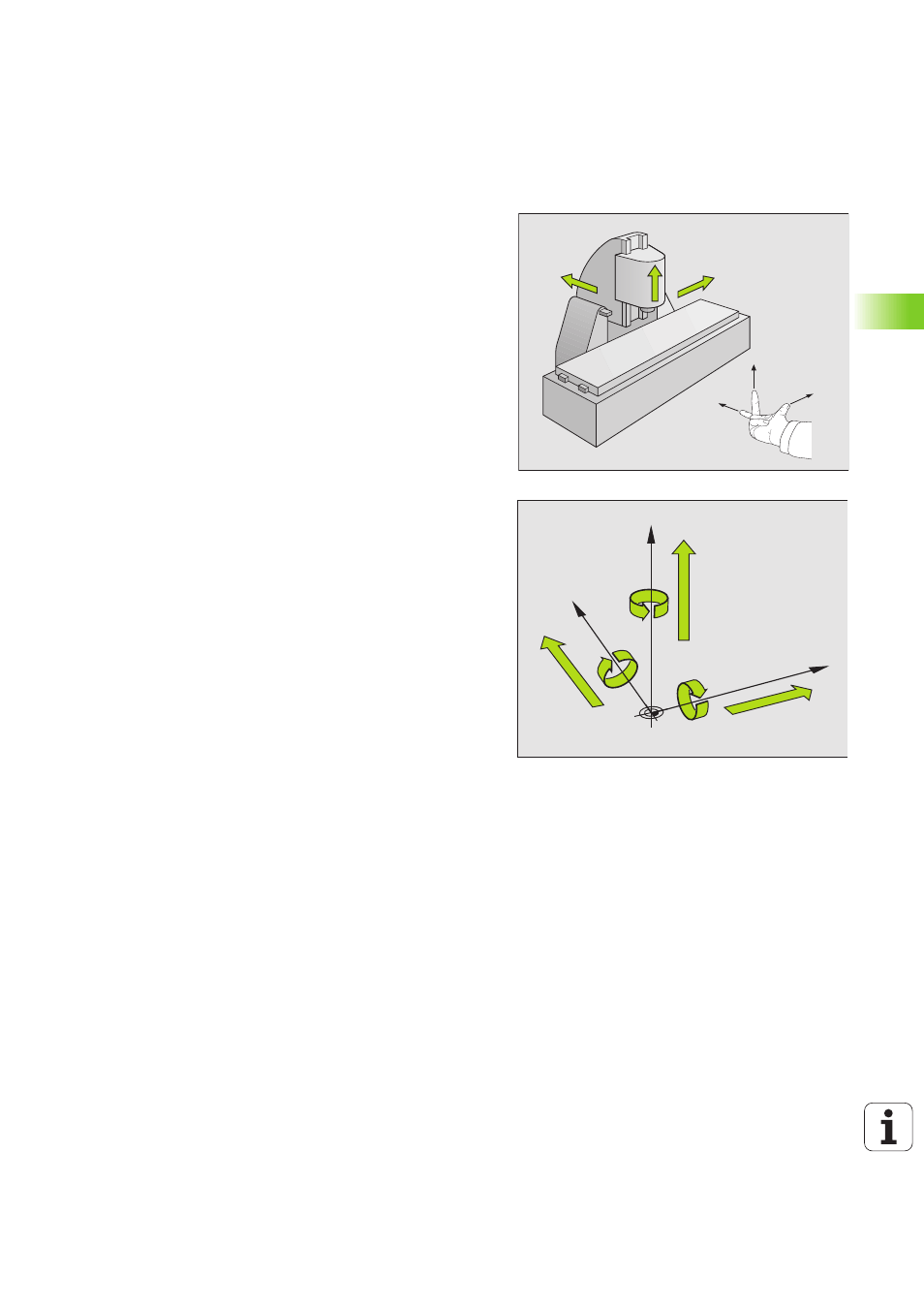

dibujo de la derecha indica como están asignados los ejes de la
máquina en el sistema de coordenadas cartesianas. La regla de los
tres dedos de la mano derecha sirve como orientación: Si el dedo del
medio indica en la dirección del eje de la herramienta desde la pieza
hacia la herramienta, está indicando la dirección Z+, el pulgar la direc-
ción X+ y el índice la dirección Y+.
El TNC 426 puede controlar un máximo de hasta 5 ejes,y el TNC 430
un máximo de 9 ejes. Además de los ejes principales X, Y y Z existen
ejes auxiliares paralelos U, V y W. Los ejes giratorios se denominan A,
B y C. En la figura de abajo a la derecha se muestra la asignación de
los ejes auxiliares o ejes giratorios con los ejes principales.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
