TNC 426, TNC 430 de HEIDENHAIN 305
8.6 Ciclos SL

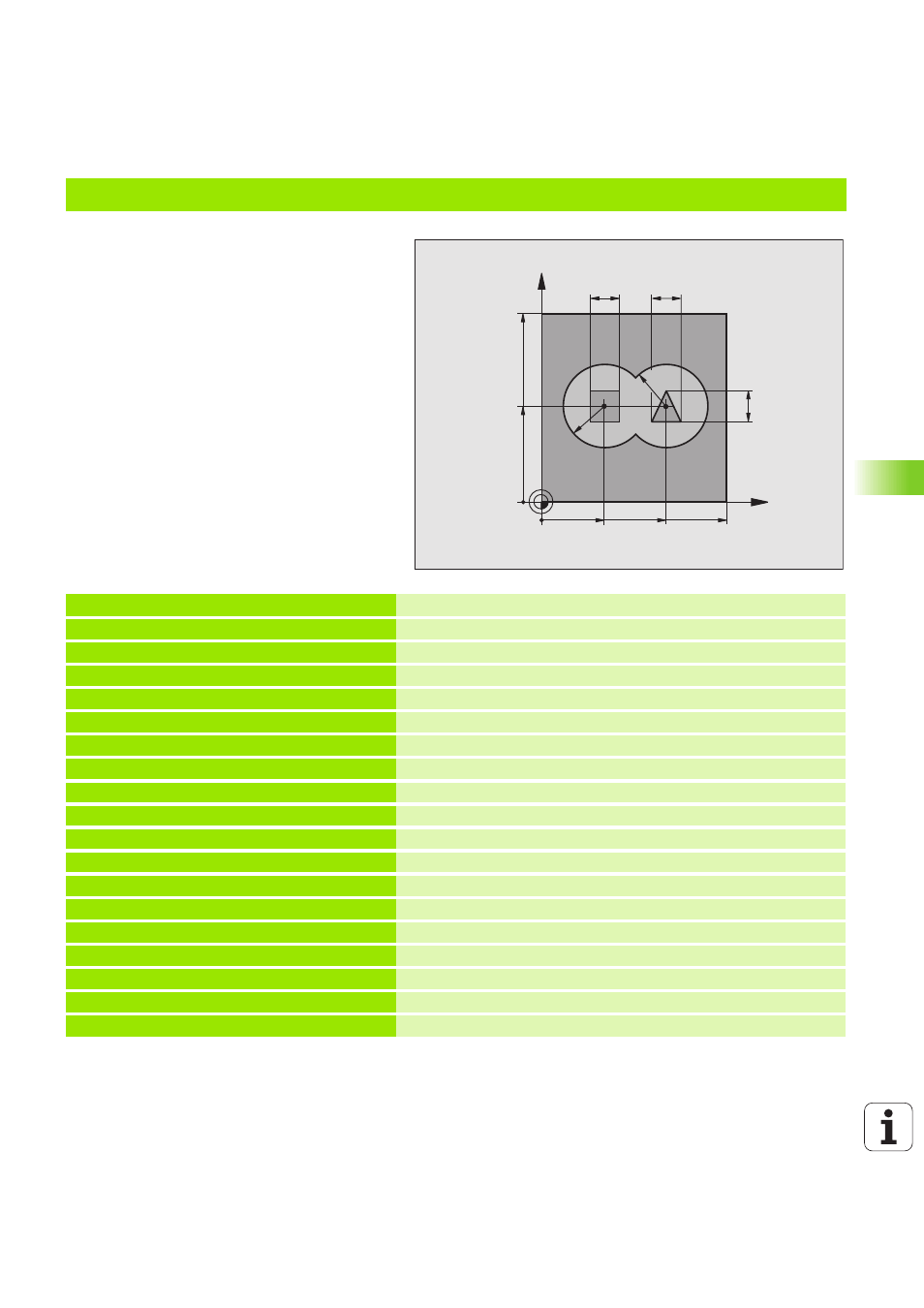

Ejemplo: Pretaladrado, desbaste y acabado de contornos superpuestos
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definición de la hta. Taladro
4 TOOL DEF 2 L+0 R+6 Definición de la hta. para el desbaste/acabado
5 TOOL CALL 1 Z S2500 Llamada a la hta. para el taladrado
6 L Z+250 R0 F MAX Retirar la herramienta
7 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
8 CYCL DEF 14.1 LABEL CONTORNO 1 /2 /3 /4
9 CYCL DEF 20.0 DATOS DEL CONTORNO Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO TRAYECTORIA
Q3=+0,5 ;SOBREMEDIDA LATERAL
Q4=+0,5 ;SOBREMEDIDA PROFUNDIDAD
Q5=+0 ;COORD. SUPERFICIE PIEZA
Q6=2 ;DISTANCIA DE SEGURIDAD
Q7=+100 ;ALTURA DE SEGURIDAD
Q8=0,1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
X
Y
35
50
100
100
16
16
R25
65
16
R25
