TNC 426, TNC 430 de HEIDENHAIN 441
12.9 S
el
ecci
ó
n
de la
visu
alizaci
ó
n d
e
po
sic
io
n
es
12.9 Selección de la visualización
de posiciones
Empleo
Para el funcionamiento Manual y los modos de funcionamiento de eje-
cución del programa se puede influir en la visualización de coordena-
das:

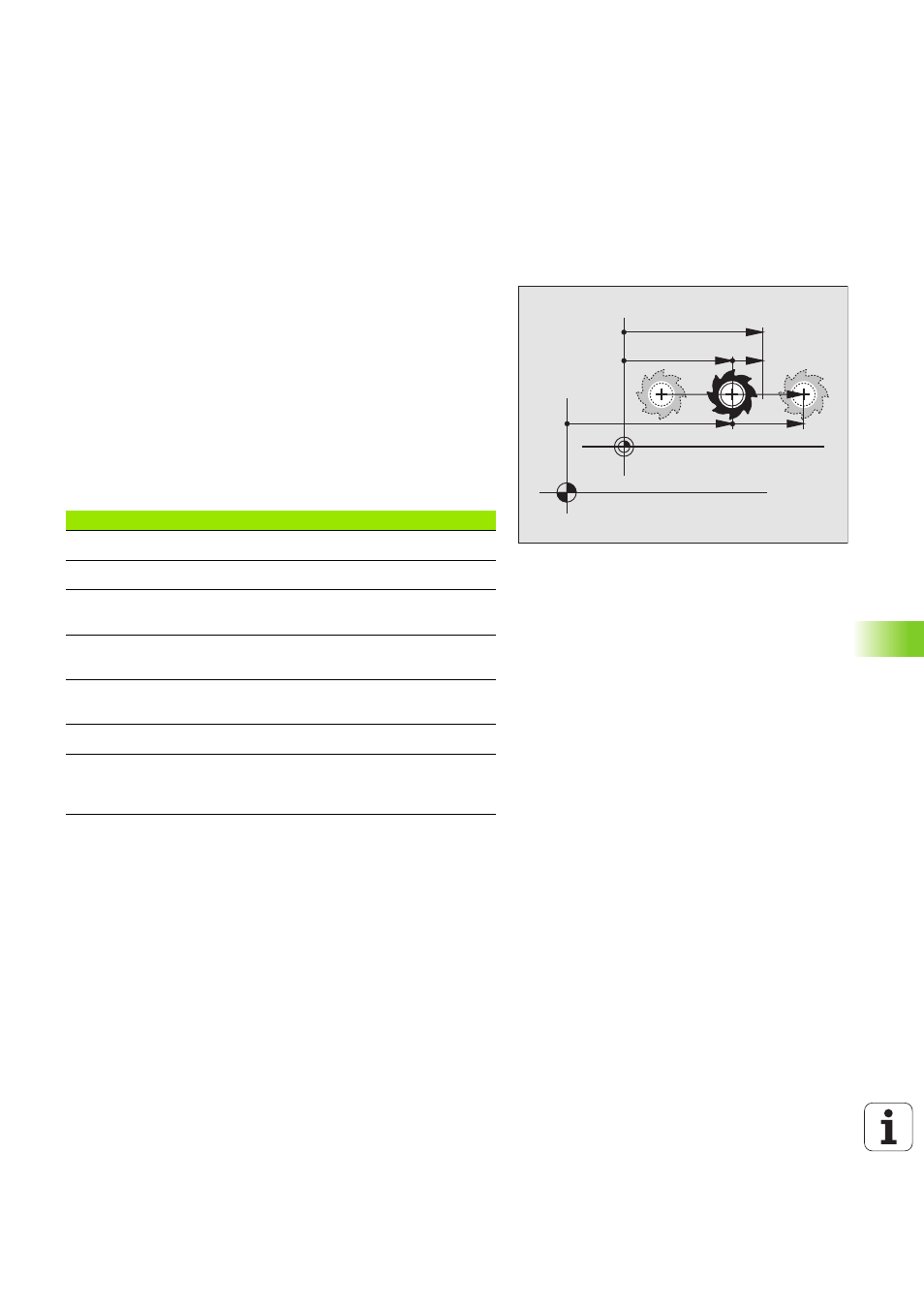

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
n Posición de salida
n Posición de destino de la herramienta
n Cero pieza
n Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización de posiciones 2 se selecciona la
visualización de posiciones en la visualización de estados adicional.
Función Visualización
Posición nominal; valor actual indicado por el TNC NOML.
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina REF
Recorrido restante hasta la posición programada;
diferencia entre la posición real y la posición final R. REST.
Error de arrastre; diferencia entre la posición
nominal y real E. ARR
Desviación del palpador analógico DESV.
Desplazamientos realizados con la función sobre-
posicionamiento de volantes (M118)
(Sólo visualización de posición 2) M118
