HEIDENHAIN TNC 426 (280 476) Manual del usuario
Página 343
TNC 426, TNC 430 de HEIDENHAIN
317
8.7 Ciclo
s
par
a
e
l plan
eado
U
U
U
U
Punto inicial 1er
eje Q225 (valor absoluto): Coorde-
nadas del punto de partida en la superficie a planear
en el eje principal del plano de mecanizado
U
U
U
U
Punto inicial 2º
eje Q226 (valor absoluto): Coorde-
nadas del punto de partida de la superficie a planear
en el eje transversal del plano de mecanizado
U
U
U
U
Punto inicial 3er eje
Q227 (valor absoluto): Altura
en el eje de la hta. a la cual se realiza el planeado
U
U
U
U
Longitud 1er lado
Q218 (valor incremental): Longitud
de la superficie a planear en el eje principal del plano
de mecanizado referida al punto inicial del 1er eje
U
U
U
U
2ª 2º lado
Q219 (valor incremental): Longitud de la
superficie a planear en el eje transversal del plano de
mecanizado, referida al 2º eje
U
U
U
U
Número cortes
Q240: Número de cortes con los cua-
les la hta. se desplaza a lo ancho
U
U
U
U
Avance al profundizar
206:Velocidad de desplaza-
miento de la hta. al desplazarse desde la distancia de
seguridad a la profundidad de fresado en mm/min
U
U
U
U
Avance de fresado
Q207: Velocidad de desplaza-
miento de la hta. durante el fresado en mm/min
U
U
U
U
Avance transversal
Q209: Velocidad de desplaza-
miento de la hta. al desplazarse a la siguiente línea en
mm/min; si se realiza un desplazamiento transversal
en vacio, Q209 puede ser mayor que Q207
U
U
U
U
Distancia de seguridad
Q200 (valor incremental):
distancia entre el extremo de la hta. y la profundidad
de fresado en el posicionamiento al principio y al final
del ciclo
Ejemplo: Frases NC
71 CYCL DEF 230 PLANEADO
Q225=+10 ;PUNTO INICIAL 1ER EJE
Q226=+12 ;PTO. DE PARTIDA 2º EJE
Q227=+2.5 ;PTO. INICIAL 3ER EJE
Q218=150 ;LONGITUD 1ER LADO
Q219=75 ;2º 1ER LADO
Q240=25 ;NUMERO DE CORTES
Q206=150 ;AVANCE AL PROFUNDIZAR
Q207=500 ;AVANCE DE FRESADO
Q209=200 ;AVANCE TRANSVERSAL
Q200=2 ;DIST. SEGURIDAD

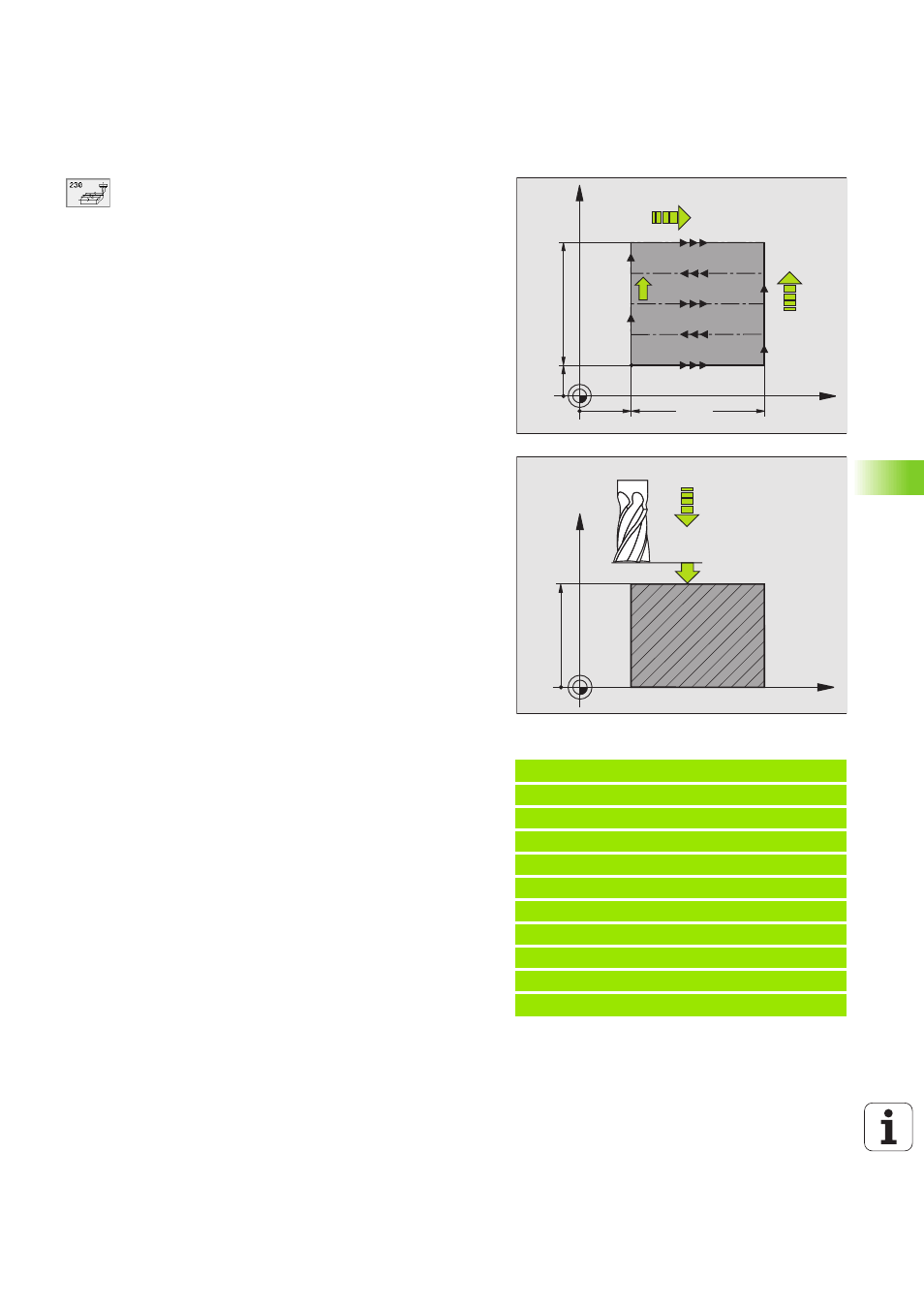

X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
