TNC 426, TNC 430 de HEIDENHAIN 165
6.6 Tip
o
s
de tr
a
y
ec
to
ri
a –
Pr
og
ra
m
a
c
ión l
ibr
e de
co
nt
o
rn
o
s
FK
Ejemplo de frases NC
Referencias relativas
Las referencias relativas son indicaciones que se refieren a otra trayec-
toria del contorno. Las softkeys y las palabras del programa para refe-

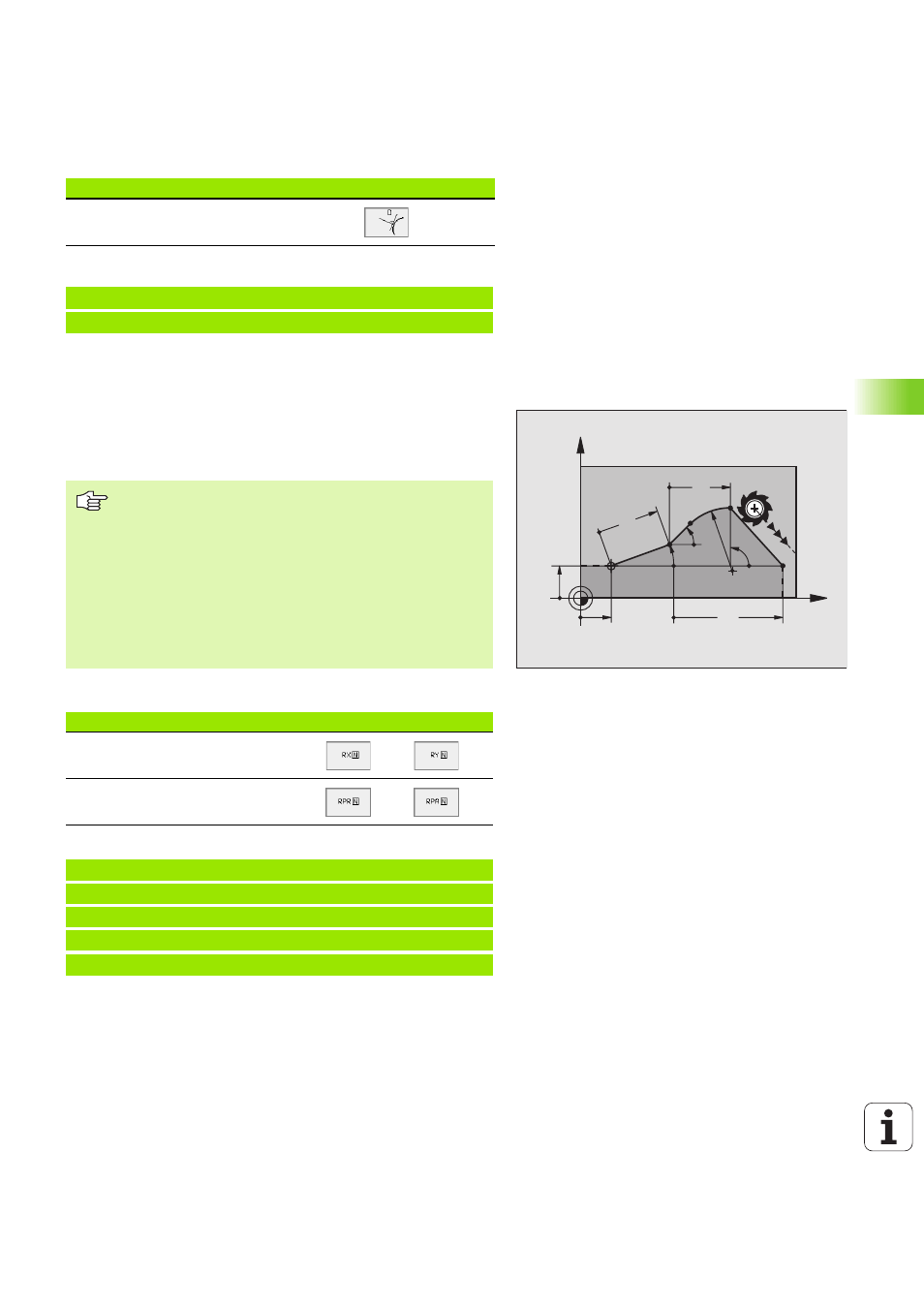

rencias Relativas comienzan con una „R“. La figura de la derecha mue-
stra indicaciones de cotas que pueden programarse como referencias
relativas.
Referencia relativa a la frase N: Coordenadas del punto final
Ejemplo de frases NC
Distancia del pto. auxiliar a la trayectoria cir-
cular
13 FC DR- R10 PLX+42.929 PLY+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Datos conocidos Softkeys
Las coordenadas con una referencia relativa se pro-
graman siempre en incremental. Adicionalmente se indica
el nº de frase de la trayectoria del contorno al que se
desea hacer referencia.
La trayectoria del contorno, cuyo nº de frase se indica, no
puede estar a más de 64 frases de posicionamiento
delante de la frase en la cual se programa la referencia.
Cuando se borra una frase a la cual se ha hecho referen-
cia, el TNC emite un aviso de error. Deberá modificarse el
programa antes de borrar dicha frase.
Datos conocidos Softkeys
Coordenadas cartesianas
referidas a la frase N
Coordenadas polares referidas a la
frase N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR– R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
