TNC 426, TNC 430 de HEIDENHAIN 285
8.5 Cic
los
par
a
r
e
alizar f
igu
ra
s
de p
unt

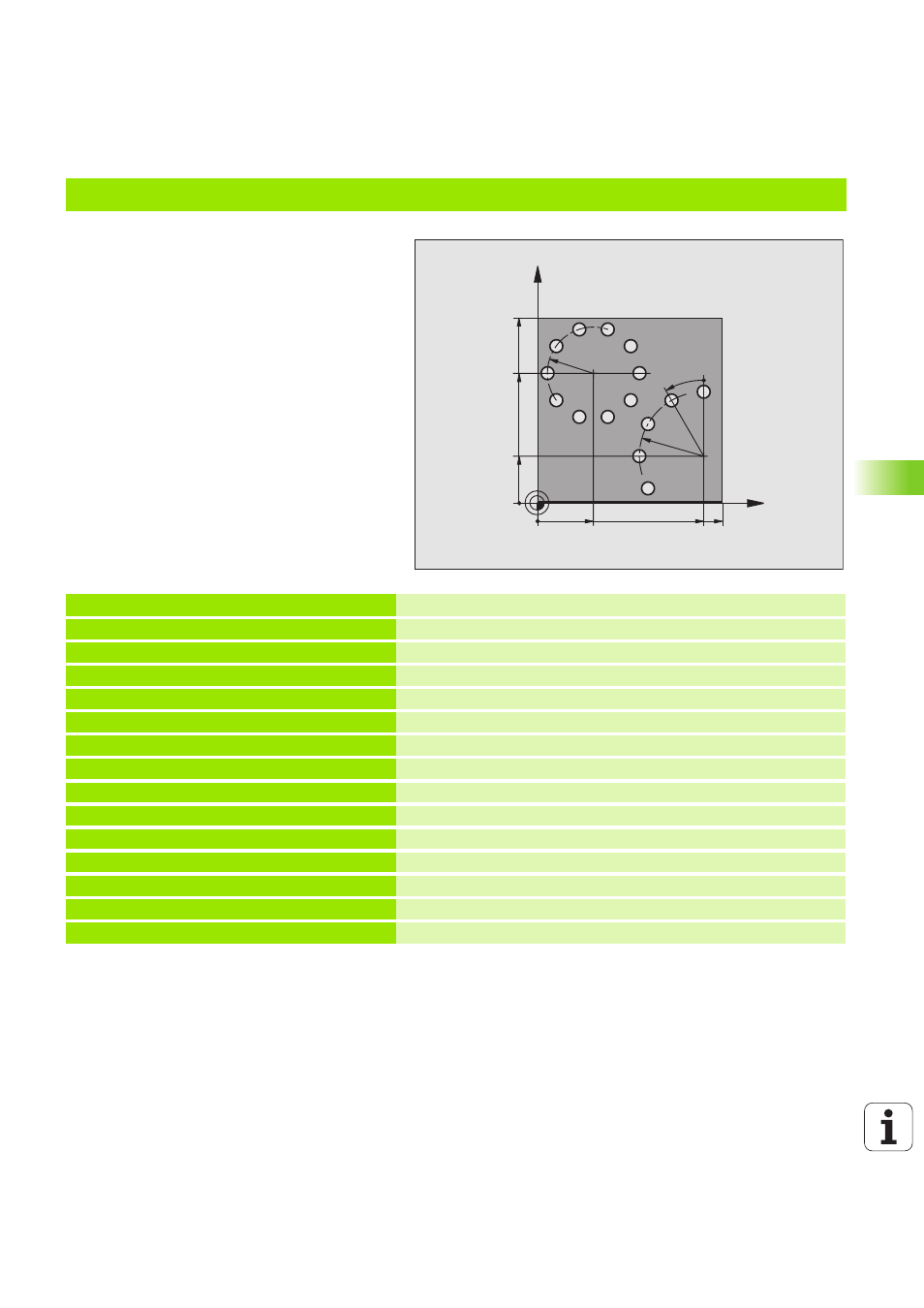

os Ejemplo: Círculos de taladros
0 BEGIN PGM CIRCEN MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Definición de la herramienta
4 TOOL CALL 1 Z S3500 Llamada a la herramienta
5 L Z+250 R0 F MAX M3 Retirar la herramienta
6 CYCL DEF 200 TALADRADO Definición del ciclo Taladrado
Q200=2 ;DISTANCIA SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=4 ;PASO PROFUNDIZACION
Q210=0 ;T. ESPERA
Q203=+0 ;COORD. SUPERFICIE
Q204=0 ;2ª DIST. SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
30
70
100
100
R25
R35
30°
90
25
