TNC 426, TNC 430 de HEIDENHAIN 185
7.4 F
u
n
c
io
nes aux
iliar
es p
ar
a el comp
or
tamien
to
en
tr
a
y
ect
o
ria
Velocidad de avance en los arcos de círculo:
M109/M110/M111
Comportamiento standard
El TNC relaciona la velocidad de avance programada respecto a la
trayectoria del centro de la herramienta,
Comportamiento en arcos de círculo con M109
El TNC mantiene constante el avance de la cuchilla de la hta. en los
mecanizados interiores y exteriores de los arcos de círculo.
Comportamiento en arcos de círculo con M110
El TNC mantiene constante el avance en el mecanizado interior de
arcos de círculo. En un mecanizado exterior de arcos de círculo, no
actúa ningún ajuste del avance.
Activación
M109 y M110 actúan al principio de la frase.
M109 y M110 se anulan con M111.
Cálculo previo del contorno con corrección de
radio (LOOK AHEAD): M120
Comportamiento standard
Cuando el radio de la herramienta es mayor a un escalón del contorno
con corrección de radio, el TNC interrumpe la ejecución del programa
e indica un aviso de error. M97 (véase „Mecanizado de pequeños
escalones de un contorno: M97” en página 182): M97“ evita el aviso
de error, pero causa una marca en la pieza y además desplaza la
esquina.
En los rebajes pueden producirse daños en el contorno.

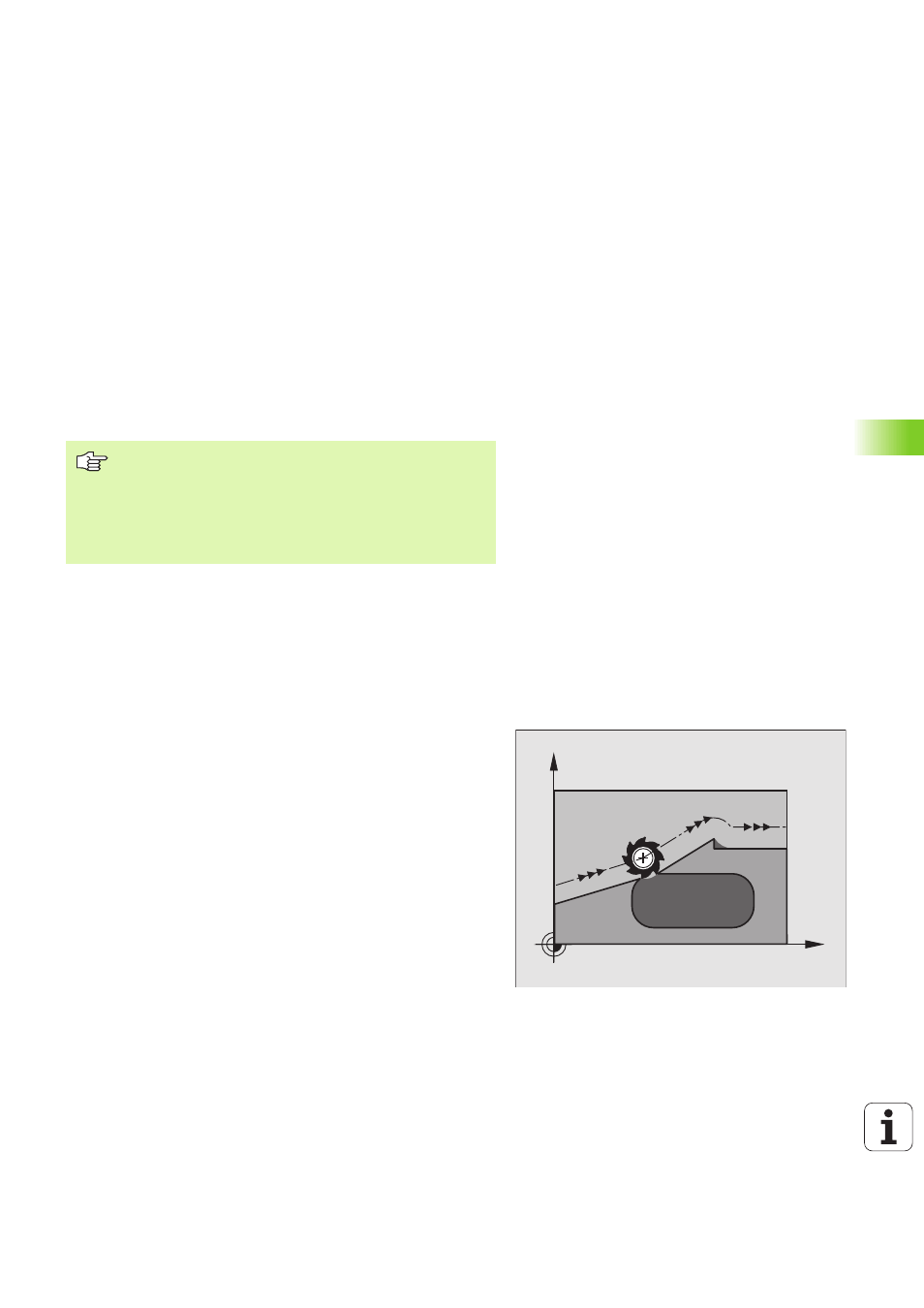

Comportamiento con M120
El TNC comprueba los rebajes y salientes de un contorno con correc-
ción de radio y hace un cálculo previo de la trayectoria de la herra-
mienta a partir de la frase actual. No se mecanizan las zonas en las cua-
les la hta. puede perjudicar el contorno (representadas en la figura de
la derecha en color oscuro). M120 también se puede emplear para rea-
lizar la corrección de radio de la hta. en los datos de la digitalización o
en los datos elaborados en un sistema de programación externo. De
esta forma se pueden compensar desviaciones del radio teórico de la
herramienta.
M110 también actúa en los mecanizados interiores de
arcos de círculo con ciclos de contorneado. Cuando se
definen M109 o M110 antes de la llamada al ciclo de
mecanizado, el ajuste del avance actúa también en los
arcos de círculo dentro de ciclos de mecanizado. Al final o
cuando se interrumpe un ciclo de mecanizado se repro-
duce de nuevo el estado original.
X
Y
