30 3 Posicionamiento manual
3.1 P
ro
g
ramación
y ejecución
de mecanizad
o
s sen
c
illos
3.1 Programación y ejecución de
mecanizados sencillos
El modo de funcionamiento Posicionamiento manual (MDI) es apro-
piado para mecanizados sencillos y posicionamientos previos de la
herramienta. En este modo de funcionamiento se puede introducir y
ejecutar directamente un programa corto en formato HEIDENHAIN en
texto claro o DIN/ISO. También se puede llamar a ciclos del TNC. El
programa se memoriza en el fichero $MDI. En el posicionamiento
manual se puede activar la visualización de estados adicional.
Empleo del posicionamiento manual
Seleccionar el modo de funcionamiento Posiciona-
miento manual (MDI). Programar el fichero $MDI tal
como se desee
Iniciar la ejecución del programa: Pulsador de arran-
que externo START
Ejemplo 1

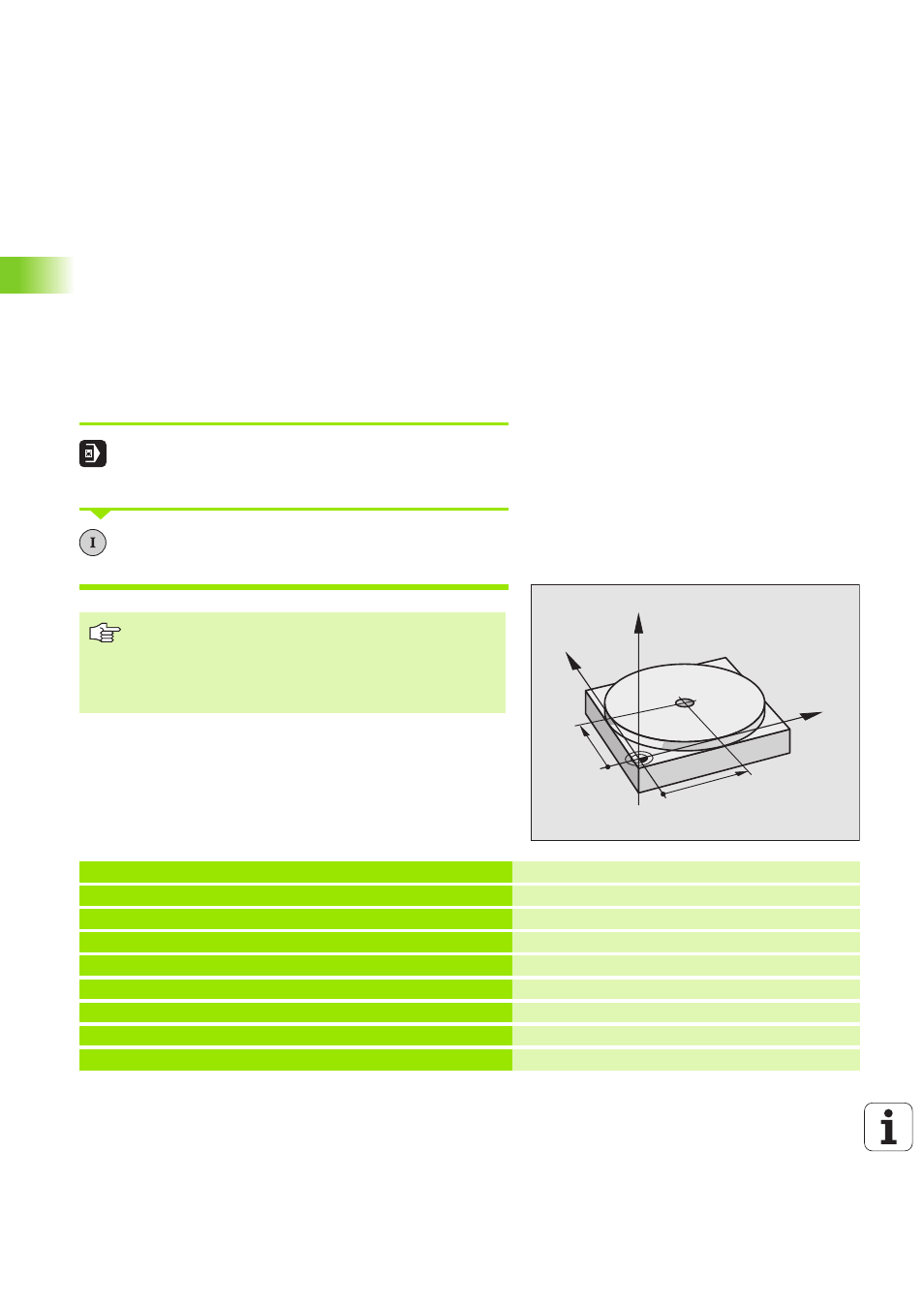

En una pieza se quiere realizar un taladro de 20 mm. Después de
sujetar la pieza, centrarla y fijar el punto de referencia, se puede pro-
gramar y ejecutar el taladro con unas pocas lineas de programación.
Primero se posiciona la herramienta con frases L (rectas) sobre la pieza
y a una distancia de seguridad de 5 mm sobre la posición del taladro.
Después se realiza el taladro con el ciclo 1 TALADRADO EN PROFUNDIDAD.
Limitaciones
No están disponibles la programación libre del contorno
FK, los gráficos de programación y los gráficos de la eje-
cución de un programa. El fichero $MDI no puede conte-
ner ninguna llamada al programa (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Definir la hta.: Herramienta cero, radio 5
2 TOOL CALL 1 Z S2000 Llamada a la hta.: Eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
3 L Z+200 R0 F MAX Retirar la herramienta (F MAX = marcha rápida)
4 L X+50 Y+50 R0 F MAX M3 Posicionar la herramienta con F MAX sobre el taladro,
cabezal conectado
5 L Z+5 F2000 Posicionar la hta. a 5 mm sobre el taladro
6 CYCL DEF 1.0 TALADR. PROF. Definición del ciclo TALADRADO EN PROFUNDIDAD:
