166 6 Programación: Programación de contornos
6.6 Tip
o
s
de tr
a
y
ec
to
ri
a –
Pr
og
ra
m
a
c
ión l
ibr
e de
co
nt
o
rn
o
s
FK

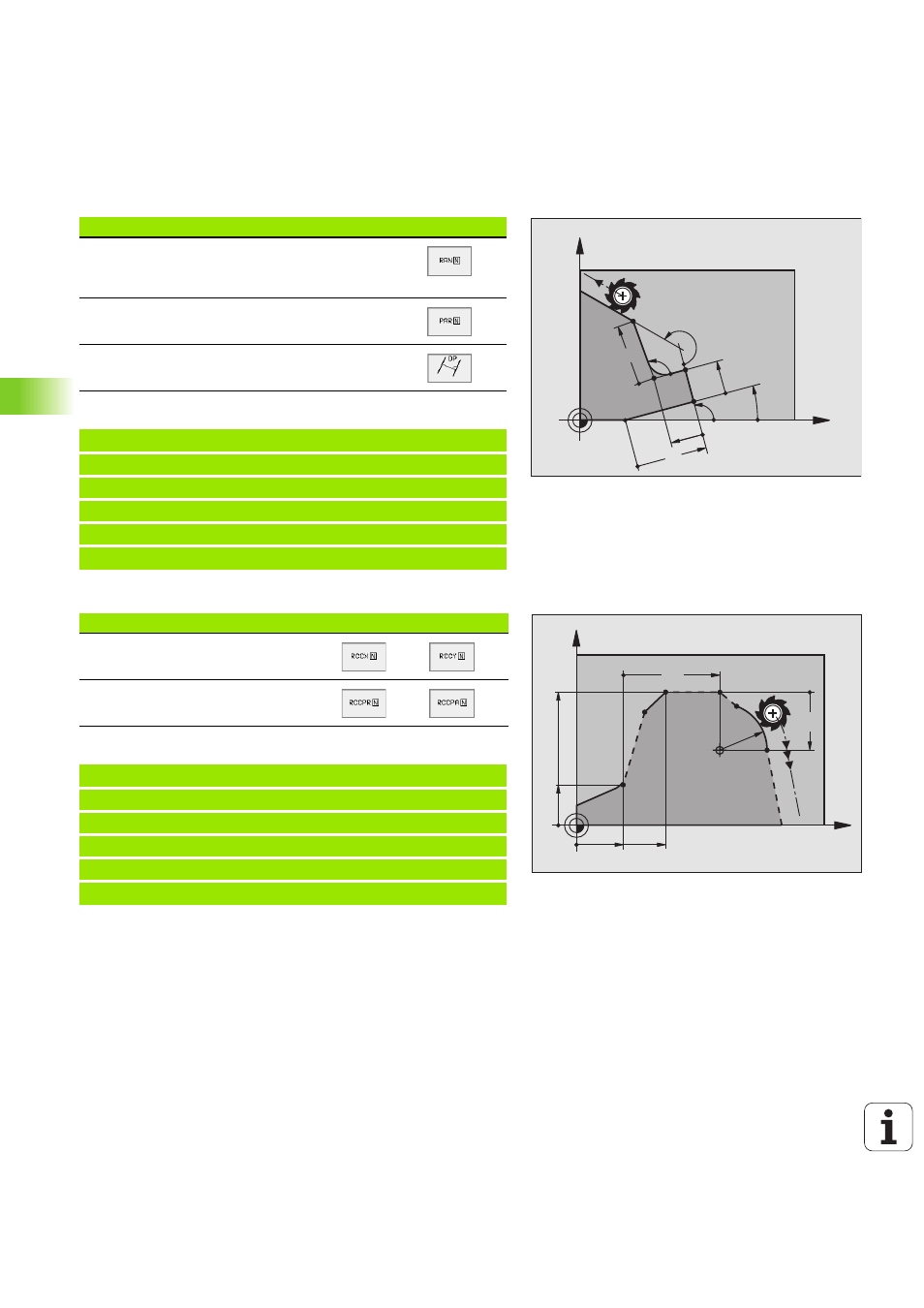

Referencia relativa a la frase N: Dirección y distancia del tramo del
contorno
Ejemplo de frases NC
Referencia relativa a la frase NC: Punto central del círculo CC
Ejemplo de frases NC
Datos conocidos Softkey
Angulo entre una recta y otra trayectoria del cotorno
o entre la tangente de entrada al arco de círculo y
otro elemento del contorno
Recta paralela a otra trayectoria del contorno
Distancia de las rectas al elemento del contorno
paralelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Datos conocidos Softkey
Coordenadas cartesianas del punto
central del círculo referidas a la frase N
Coordenadas polares del punto central
del círculo referidas a la frase N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR– R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
18 10
35
10
R10
20
CC
15
