260 8 Programación: Ciclos
8.4 Ciclo
s
par
a e
l fr
esado
de cajer
as, islas y
r
anu
ras

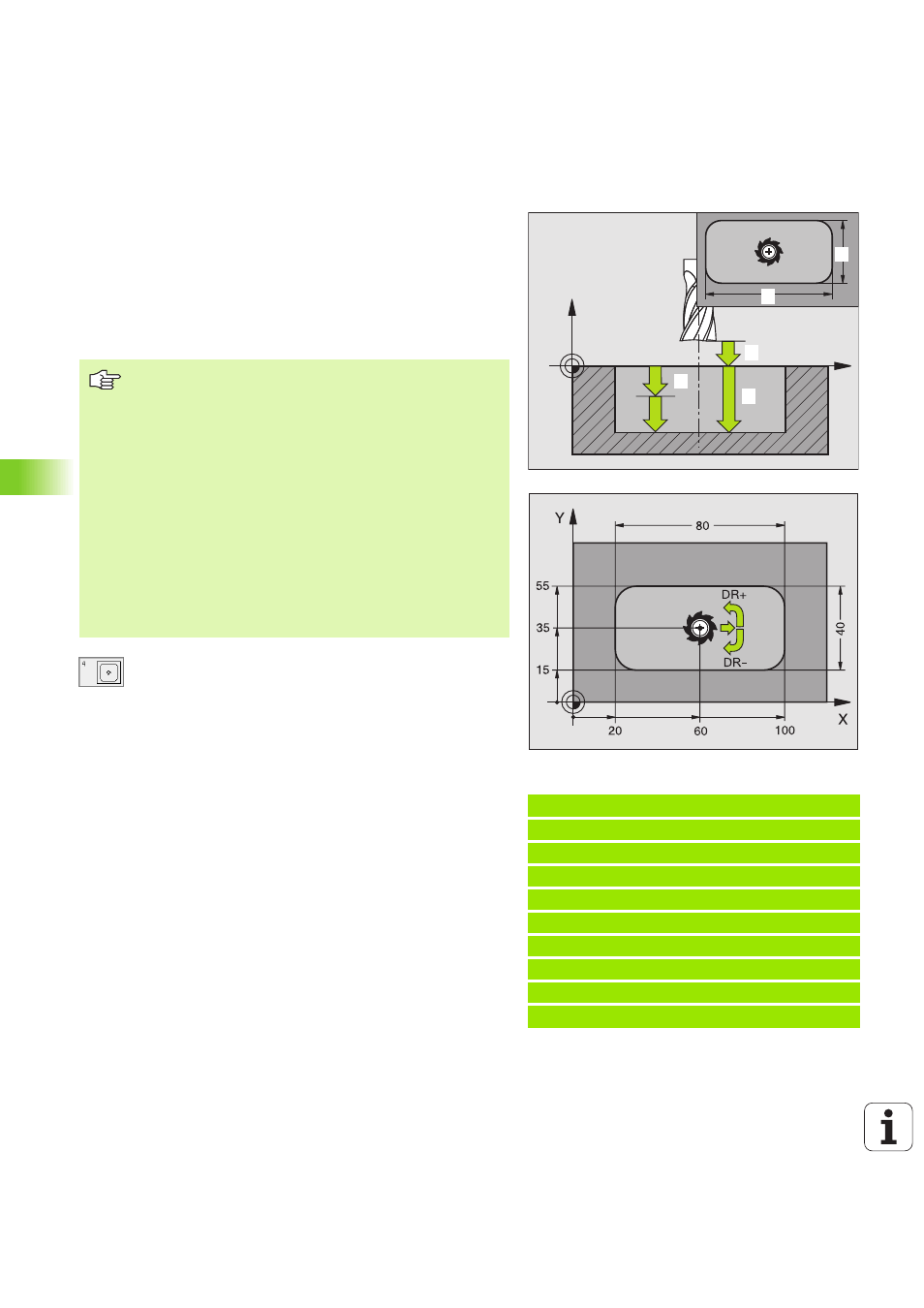

FRESADO DE CAJERA (ciclo 4)
1 La hta. profundiza en la pieza en la posición de partida (centro de la
cajera) y se desplaza al primer paso de profundización
2 A continuación la hta. se desplaza primero en la dirección positiva
de la cara más larga – en cajeras cuadradas en la dirección Y posi-
tiva – y desbasta la cajera de dentro hacia fuera
3 Este proceso (1 a 2) se repite hasta alcanzar la profundidad pro-
gramada
4 Al final del ciclo el TNC retira la hta. a la posición inicial
U U U U Distancia de seguridad 1 (valor incremental): Distan-
cia extremo de la hta. (posición de partida) – superficie
de la pieza
U U U U Profundidad 2 (valor incremental): Distancia superficie
de la pieza – base de la cajera
U U U U Paso de profundización 3 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. El TNC se desplaza en un sólo paso de mecani-
zado a la profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Avance al profundizar : Velocidad de desplazamiento
de la hta. al profundizar
U U U U Longitud lado 4 : Longitud de la cajera, paralela al eje
principal en el plano de mecanizado
U U U U Longitud lado 5 : Anchura de la cajera
U U U U Avance F: Velocidad de desplazamiento de la hta. en
el plano de mecanizado
Ejemplo: Frases NC
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRESADO DE CAJERA
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 PASO 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RADIO 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
11
12
13
14
15
Antes de la programación debe tenerse en cuenta
Utilizar una fresa con dentado frontal cortante en el centro
(DIN 844) o pretaladrado en el centro de la cajera.
Posicionamiento previo sobre el centro de la cajera con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Para la longitud del 2º lado son válidas las siguientes con-
diciones: longitud 2º lado mayor a [(2 x radio de redondeo)
+ aproximación lateral k].
