TNC 426, TNC 430 de HEIDENHAIN
235
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas
U
U
U
U

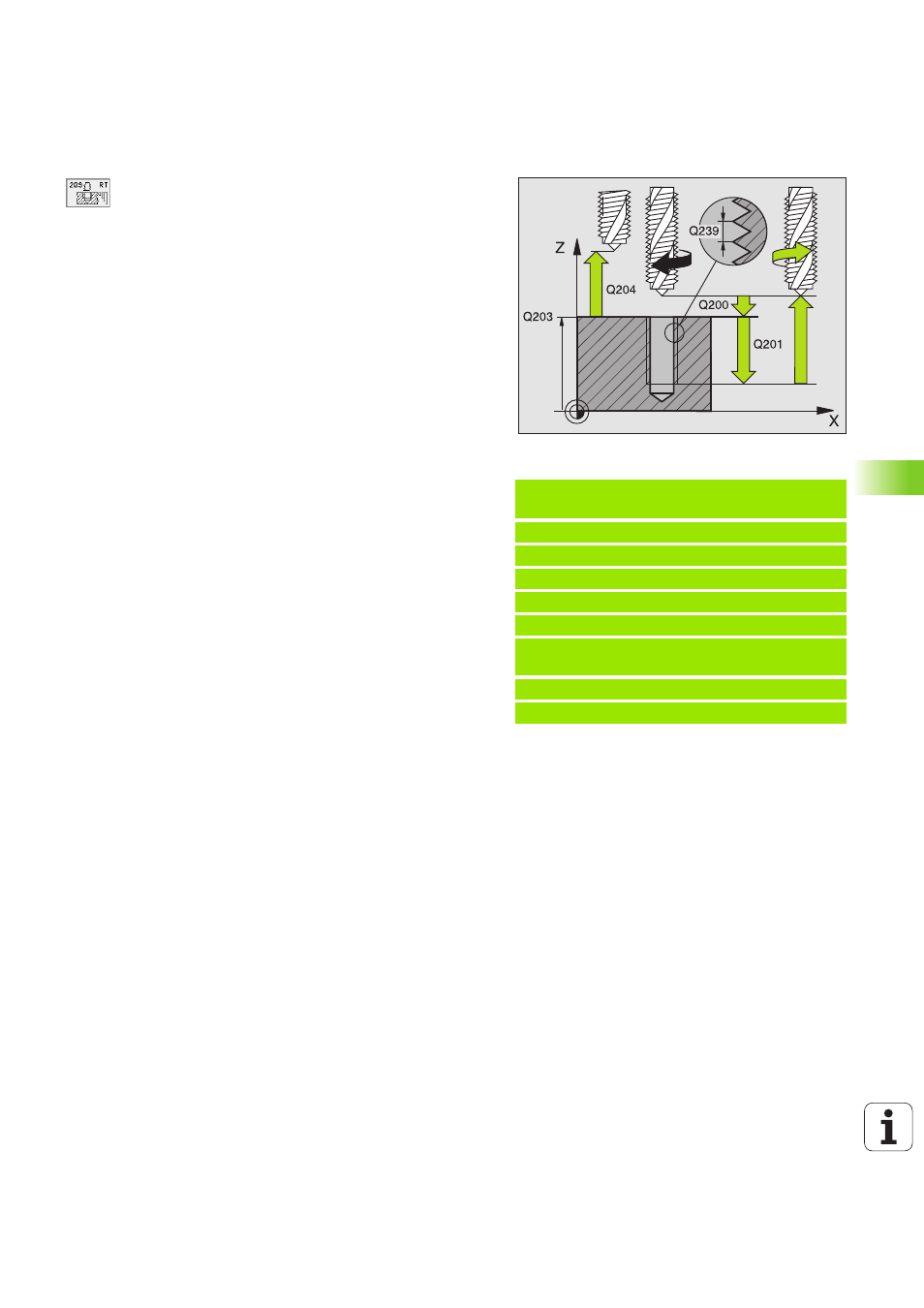

Distancia de seguridad
Q200 (valor incremental):
Distancia extremo de la hta. (posición inicial) – super-
ficie de la pieza
U
U
U
U
Profundidad de roscado
Q201 (valor incremental):
Distancia superficie de la pieza – final de la rosca
U
U
U
U
Paso de roscado
Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
U
U
U
U
Coord. de la superficie de la pieza
Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U
U
U
U
Profundidad de taladrado hasta el arranque de
viruta
Q257 (valor incremental): Aproximación,
después de la cual el TNC realiza el arranque de viruta.
U
U
U
U
Retroceso en el arranque de viruta
Q256: El TNC
multiplica el paso Q239 con el valor programado y
hace retroceder a la hta. en el arranque de viruta
según dicho valor calculado. Si se programa Q256 =
0, el TNC retira la hta. del taladro para soltarla (a la
distancia de seguridad)
U
U
U
U
Angulo para la orientación del cabezal
Q336 (valor
absoluto): Angulo sobre el cual el TNC posiciona la
hta. antes del roscado De esta forma si es preciso se
puede repasar la rosca
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey RETIRAR HTA. MANUALM. Si se pulsa RETIRAR
HTA. MANUALMENTE, la hta. se retira de forma controlada. Para ello
se activa el pulsador de dirección positiva del eje de la herramienta
activado.
Ejemplo: Frases NC
26 CYCL DEF 209 TALADRO ROSCA ROTURA
VIRUTA
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DIST. SEGURIDAD
Q257=5 ;PROF. TALADRADO ROTURA DE
VIRUTA
Q256=+25 ;DIST. RETIR. ROTURA
Q336=50 ;ANGULO DEL CABEZAL
