TNC 426, TNC 430 de HEIDENHAIN 321
8.7 Ciclo
s
par
a
e
l plan
eado

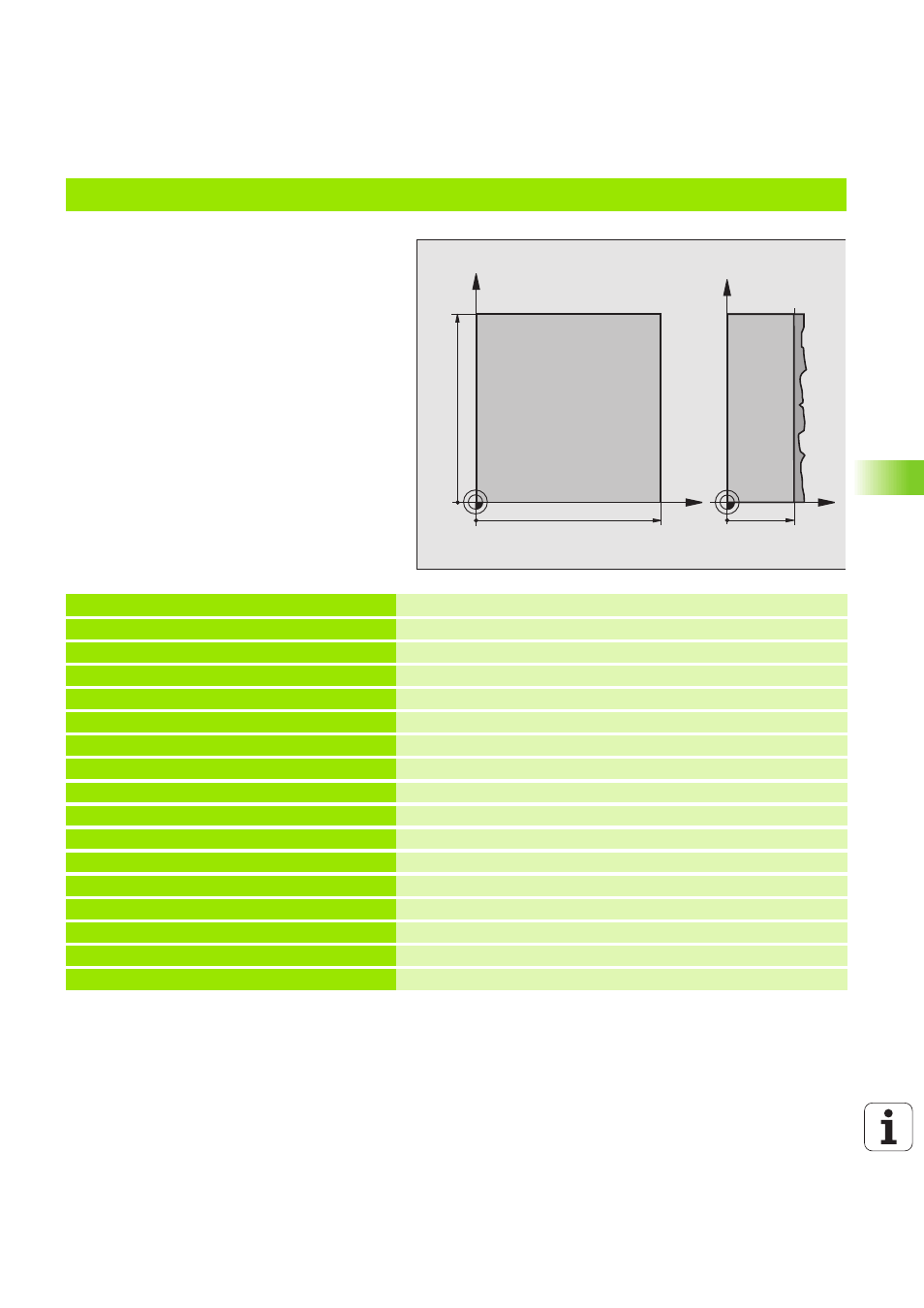

Ejemplo: Planeado
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Definición de la herramienta
4 TOOL CALL 1 Z S3500 Llamada a la herramienta
5 L Z+250 R0 F MAX Retirar la herramienta
6 CYCL DEF 230 PLANEADO Definición del ciclo Planeado
Q225=+0 ;ARRANQUE 1ER EJE
Q226=+0 ;ARRANQUE 2º EJE
Q227=+35 ;ARRANQUE 3ER EJE
Q218=100 ;LONGITUD 1ER LADO
Q219=100 ;LONGITUD 1ER LADO
Q240=25 ;NUMERO CORTES
Q206=250 ;AVANCE AL PROFUNDIZAR
Q207=400 ;AVANCE FRESADO
Q209=150 ;AVANCE TRANSVERSAL
Q200=2 ;DISTANCIA SEGURIDAD
X
Y
100
100
Z
Y
35
