TNC 426, TNC 430 de HEIDENHAIN 229
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

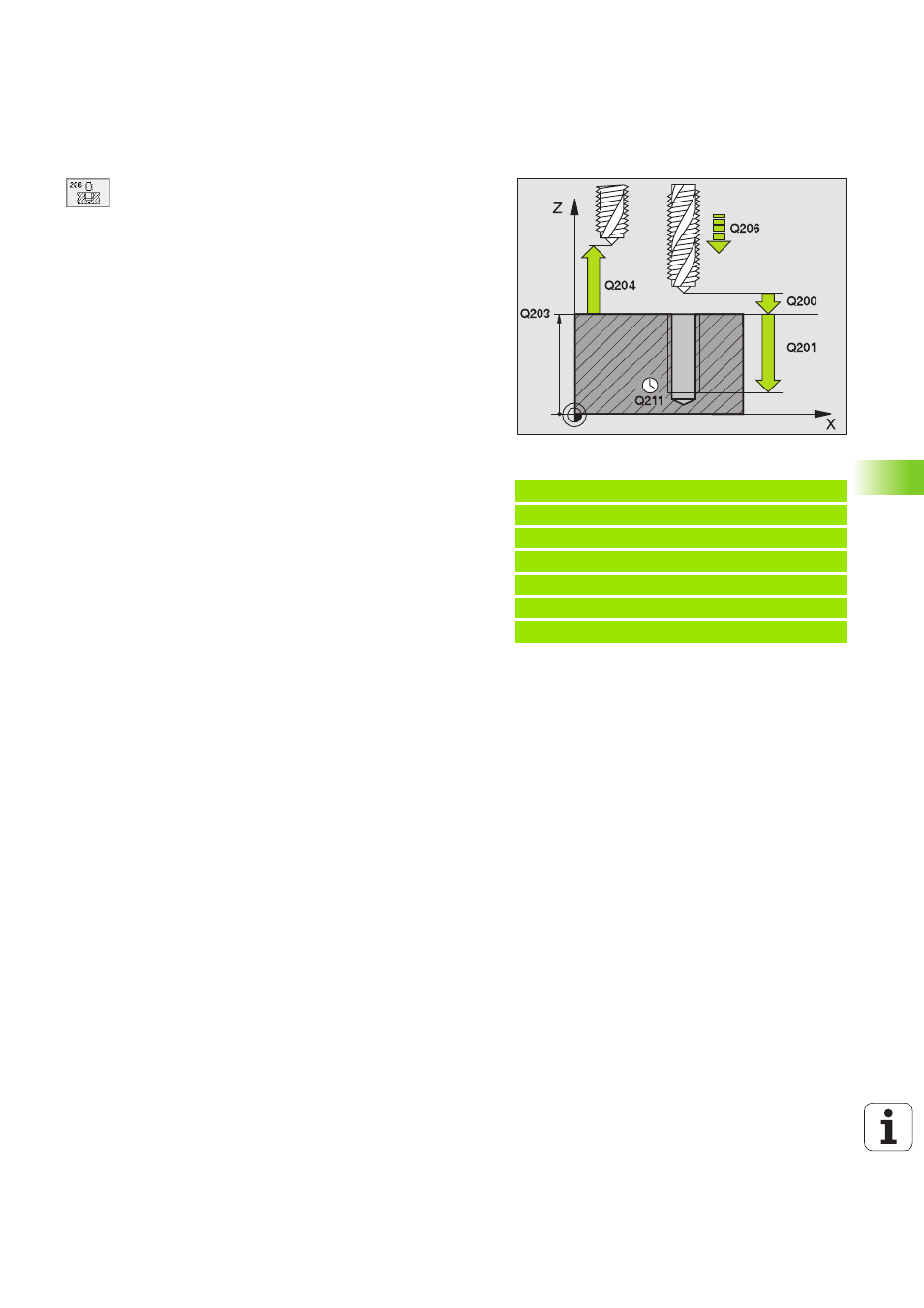

U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. (posición inicial) – super-
ficie de la pieza; valor orientativo: 4x paso de roscado
U U U U Profundidad de taladrado Q201 (longitud de la rosca,
valor incremental): Distancia superficie de la pieza –
final de la rosca
U U U U Avance F Q206: Velocidad de desplazamiento de la
hta. durante el roscado
U U U U Tiempo de espera abajo Q211: Programar un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento
de la hta. al retirarla
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2º distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
Cálculo del avance: F = S x p
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
indica una softkey con la cual se puede retirar la hta.
Ejemplo: Frases NC
25 CYCL DEF 206 ROSCADO NUEVO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q203=+25 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DIST. SEGURIDAD
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
