HEIDENHAIN TNC 426 (280 476) - Manual (Página 360)

334 8 Programación: Ciclos
8.8 Lo
s c
ic
los
par
a
la tr
as
lació
n
d
e
co
or
d
e
na
das

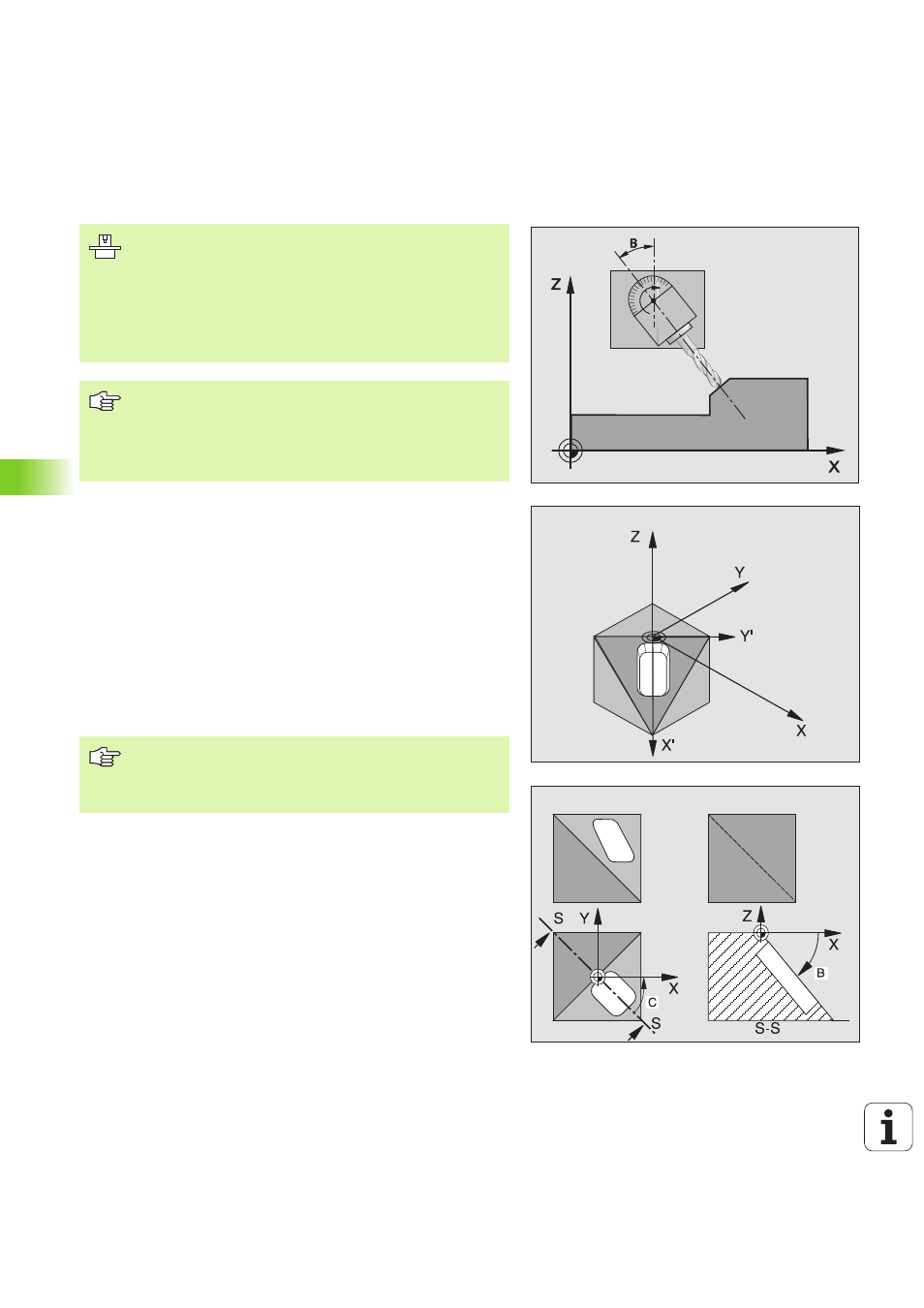

PLANO DE MECANIZADO (ciclo 19)
Activación
En el ciclo 19 se define la posición del plano de mecanizado - corre-
sponde a la posición en el eje de la hta. en relación al sistema de coor-
denadas fijo de la máquina - mediante la introducción de ángulos bas-
culantes. La posición del plano de mecanizado se puede determinar de
dos formas:
n Programando directamente la posición de los ejes basculantes
n Describiendo la posición del plano de mecanizado mediante un total
de hasta tres giros (ángulo en el espacio) del sistema de coordena-
das fijo de la máquina. El ángulo en el espacio a programar se obti-
ene, realizando un corte perpendicular a través del plano de mecani-
zado inclinado y observando el corte desde el eje alrededor del cual
se quiere bascular.Con dos ángulos en el espacio queda claramente
definida cualquier posición de la hta. en el espacio
Cuando se programa la posición del plano de mecanizado mediante un
ángulo en el espacio, el TNC calcula automáticamente las posiciones
angulares necesarias de los ejes basculantes y memoriza dichas posi-
ciones en los parámetros Q120 (eje A) a Q122 (eje C). Si hay dos solu-
ciones posibles, el TNC seleccion – partiendo de la posición cero de
los ejes giratorios – el camino más corto.
La secuencia de los giros para el cálculo de la posición del plano está
determinada: El TNC gira primero el eje A, después el eje B y a conti-
nuación el eje C.
El ciclo 19 se activa a partir de su definición en el programa. Tan pronto
como se desplaza un eje en el sistema inclinado, se activa la correc-
ción para dicho eje. Si se quiere calcular la corrección en todos los ejes
se deberán desplazar todos los ejes.
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas girato-
rias), el constructor de la máquina determina si el TNC
interpreta los ángulos programados en el ciclo como coor-
denadas de los ejes giratorios o como ángulos en el espa-
cio de un plano inclinado. Rogamos consulten el manual
de su máquina.
La inclinación del plano de mecanizado se realiza siempre
alrededor del punto cero activado.
Nociones básicas véase „Inclinación del plano de mecani-
zado”, página 24: Rogamos lean este apartado completa-
mente.
Debe tenerse en cuenta, que la posición del sistema de
coordenadas inclinado y de esta forma también los despla-
zamientos en el sistema inclinado dependen de como se
describa el plano inclinado.
