194 7 Programación: Funciones auxiliares
7.5 F
u
ncion
es a
u
xiliar
es par
a ejes gir
at
o
rios
M114 se anula con M115. M114 también deja de actuar al final del pro-
grama.

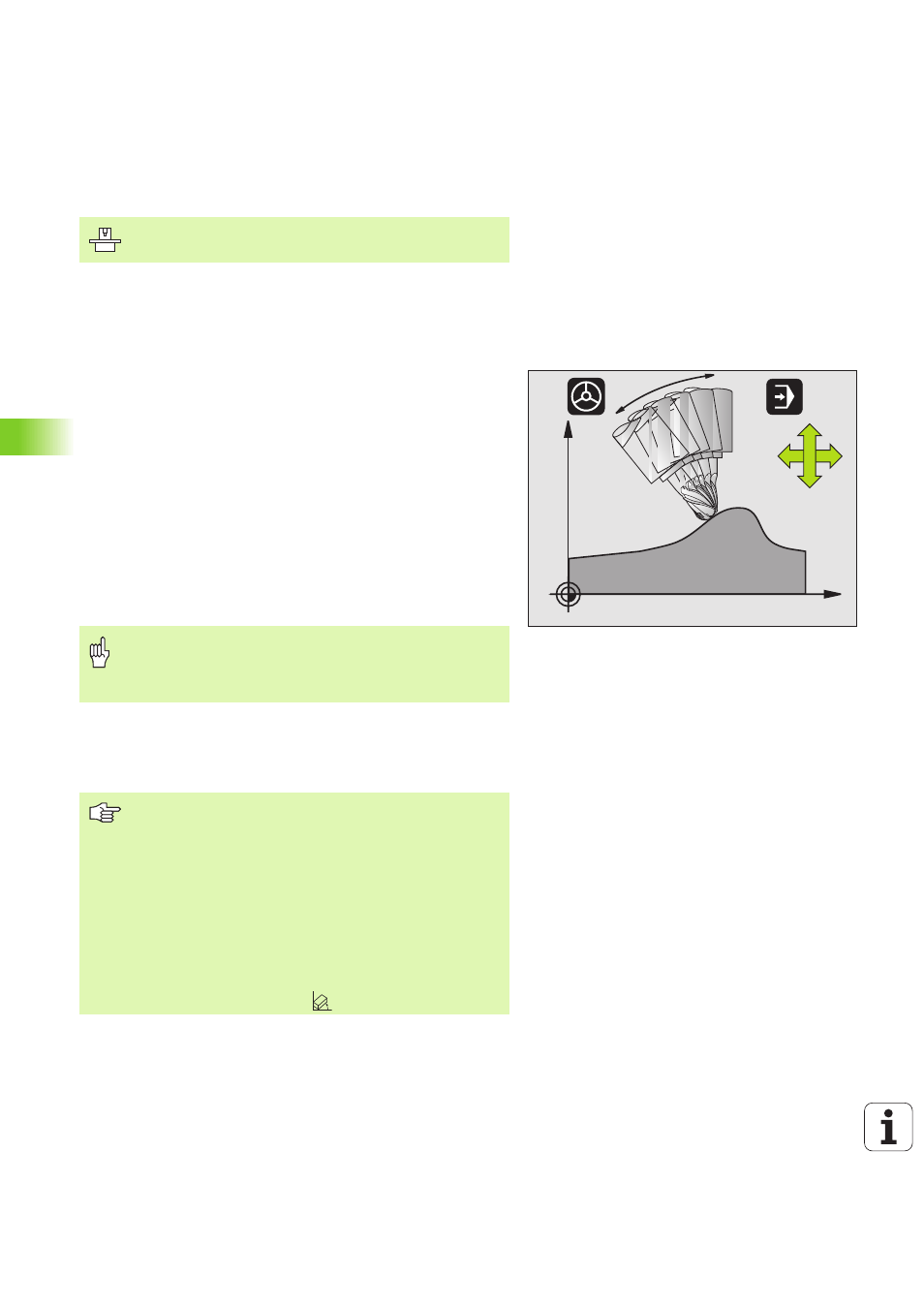

Mantener la posición de la hta. durante el
posicionamiento de ejes basculantes (TCPM*):
M128
Comportamiento standard
El TNC desplaza la herramienta a las posiciones determinadas en el
programa de mecanizado. Cuando en un programa se modifica la posi-
ción de un eje basculante, debe calcularse la desvíación resultante en
los ejes lineales y desplazarse en una frase de posiconamiento (véase
figura con M114).
Comportamiento con M128
Cuando en un programa se modifica la posición de un eje basculante
controlado, durante el proceso de inclinación no varía la posición del
extremo de la hta. respecto a la pieza.
Para poder modificar la posición del eje basculante manualmente
durante la ejecución del programa, se emplea M128 junto con M118.
La sobreposición de posicionamientos del volante se realiza cuando
está activada M128 en el sistema de coordenadas fijo de la máquina.
Detrás de M128 se puede introducir un avance con el cual el TNC rea-
liza el movimiento de compensación en los ejes lineales. Si no se intro-
duce ningún avance, o se programa un avance mayor al indicado en el
parámetro de máquina 7471, actúa el avance de MP7471.
El constructor de la máquina determina la geometría de la
máquina en los parámetros de máquina 7510 y siguientes.
X
Z
B
Z
X
En ejes basculantes con dentado Hirth: La posición del eje
basculante sólo cambia cuando se ha retirado la hta. De lo
contrario se puede perjudicar el contorno al salir del den-
tado.
Antes de realizar posicionamientos con M91 o M92 y
delante de una frase TOOL CALL: Anular M128.
Para evitar daños en el contorno, con M128 sólo se puede
emplear una fresa esférica.
La longitud de la herramienta debe referirse al centro de la
esfera de la fresa esférica.
El TNC no realiza la corrección inclinada correspondiente
para el radio de la hta. Debido a ello, se produce un error,
que depende de la posición angular del eje giratorio.
Cuando está activada M128, el TNC indica en la visualiza-
ción de estados el símbolo .
