TNC 426, TNC 430 de HEIDENHAIN 141
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

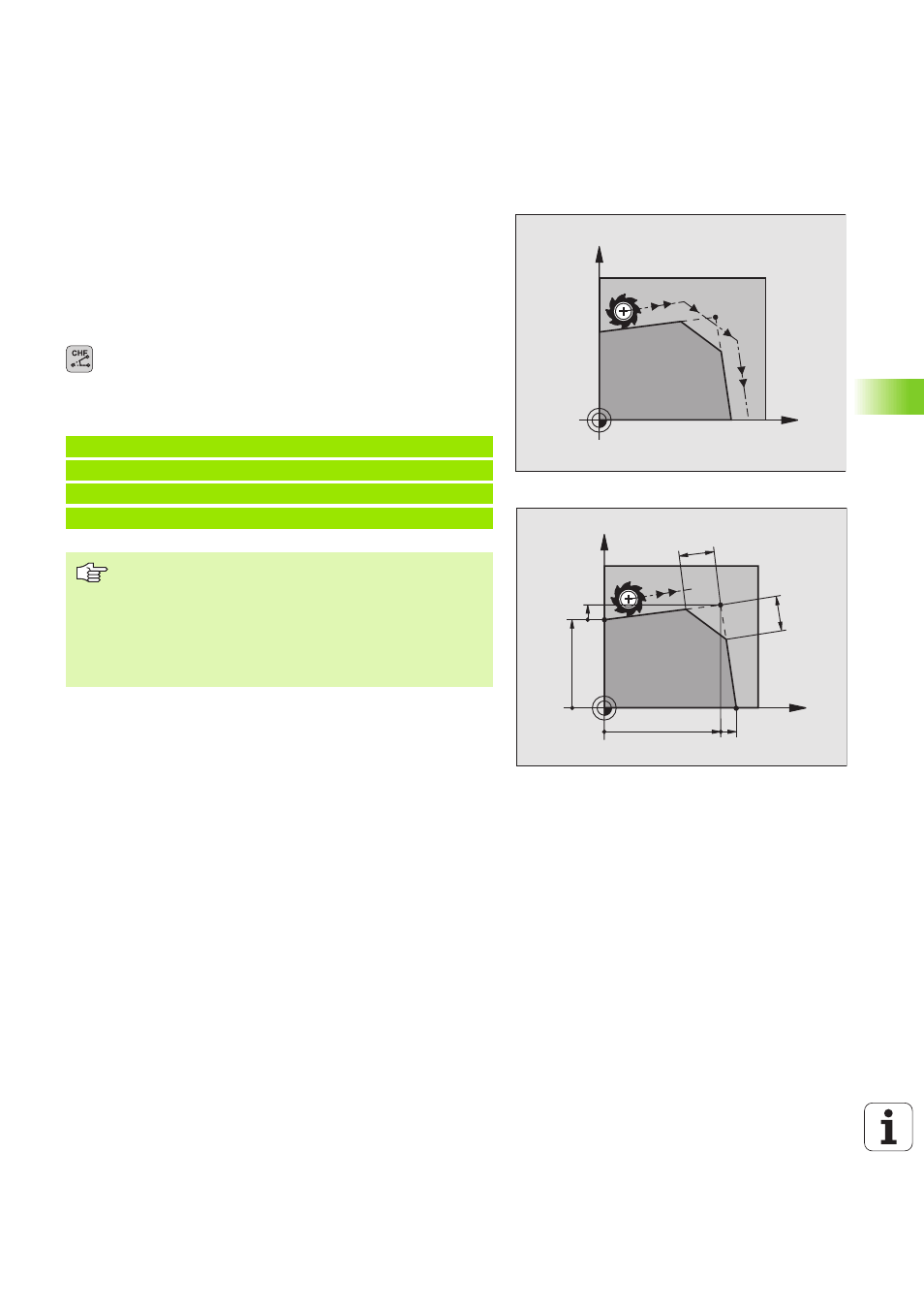

Añadir un chaflán CHF entre dos rectas
Las esquinas del contorno generadas por la intersección de dos rec-
tas, se pueden recortar con un chaflán.
n En las frases lineales antes y después de la frase CHF, se programan
las dos coordenadas del plano en el que se ejecuta el chaflán
n La corrección de radio debe ser la misma antes y después de la frase
CHF
n El chaflán debe poder realizarse con la herramienta actual
U U U U Segmento de un chaflán : Longitud del chaflán
Si es preciso:
U U U U Avance F (actúa sólo en la frase CHF)
Ejemplo de frases NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
El contorno no puede empezar con una frase CHF.
El chaflán sólo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase CHF sólo actúa en
dicha frase. Después vuelve a ser válido el avance pro-
gramado antes de la frase CHF.
X
Y
X
Y
40
12 30
5
12
5
