406
11 Test del programa del programa
1
1
.1 Gr
á
ficos

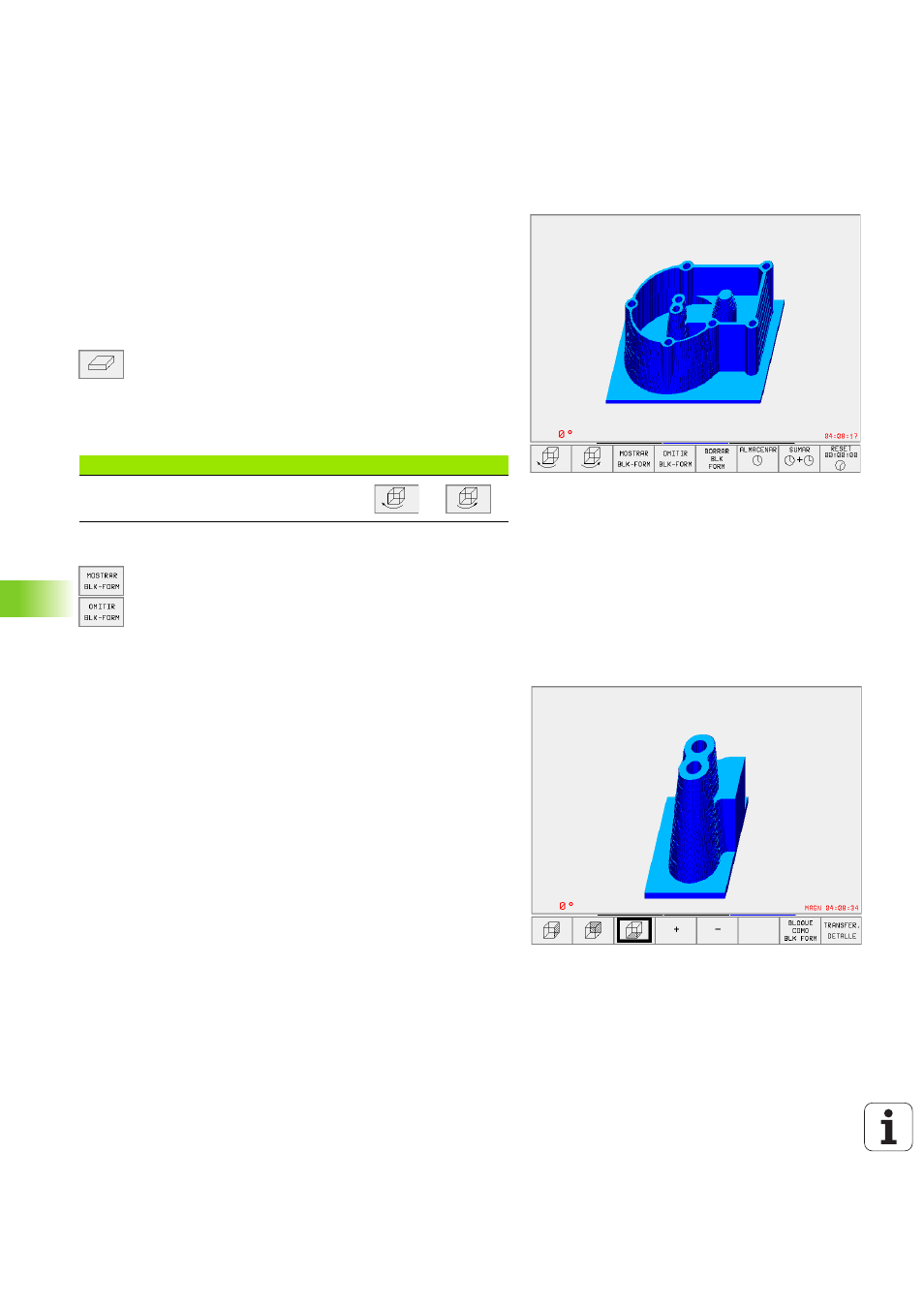

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del eje vertical. Los con-
tornos del bloque para iniciar la simulación gráfica se representan
mediante un marco.
En el modo de funcionamiento Test del programa están disponibles
las funciones para la ampliación de una sección, véase „Ampliación de
sección”, página 406.
U
U
U
U
Seleccionar la representación 3D con esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca la siguiente soft-
key:
Visualizar u omitir el marco del contorno de la pieza
U
U
U
U
Visualizar el marco: Softkey MOSTRAR BLK-FORM
U
U
U
U
Omitir el marco: Softkey OMIIR BLK-FORM
Ampliación de sección
La sección se puede modificar en el funcionamiento Test del pgm,
para
n
la representación en 3 planos y
n
Representación 3D
Para ello debe estar parada la simulación gráfica. La ampliación de una
sección actúa siempre en todos los modos de representación.
Función
Softkeys
Girar la representanción verticalmente
en pasos de 27°
