232 8 Programación: Ciclos
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

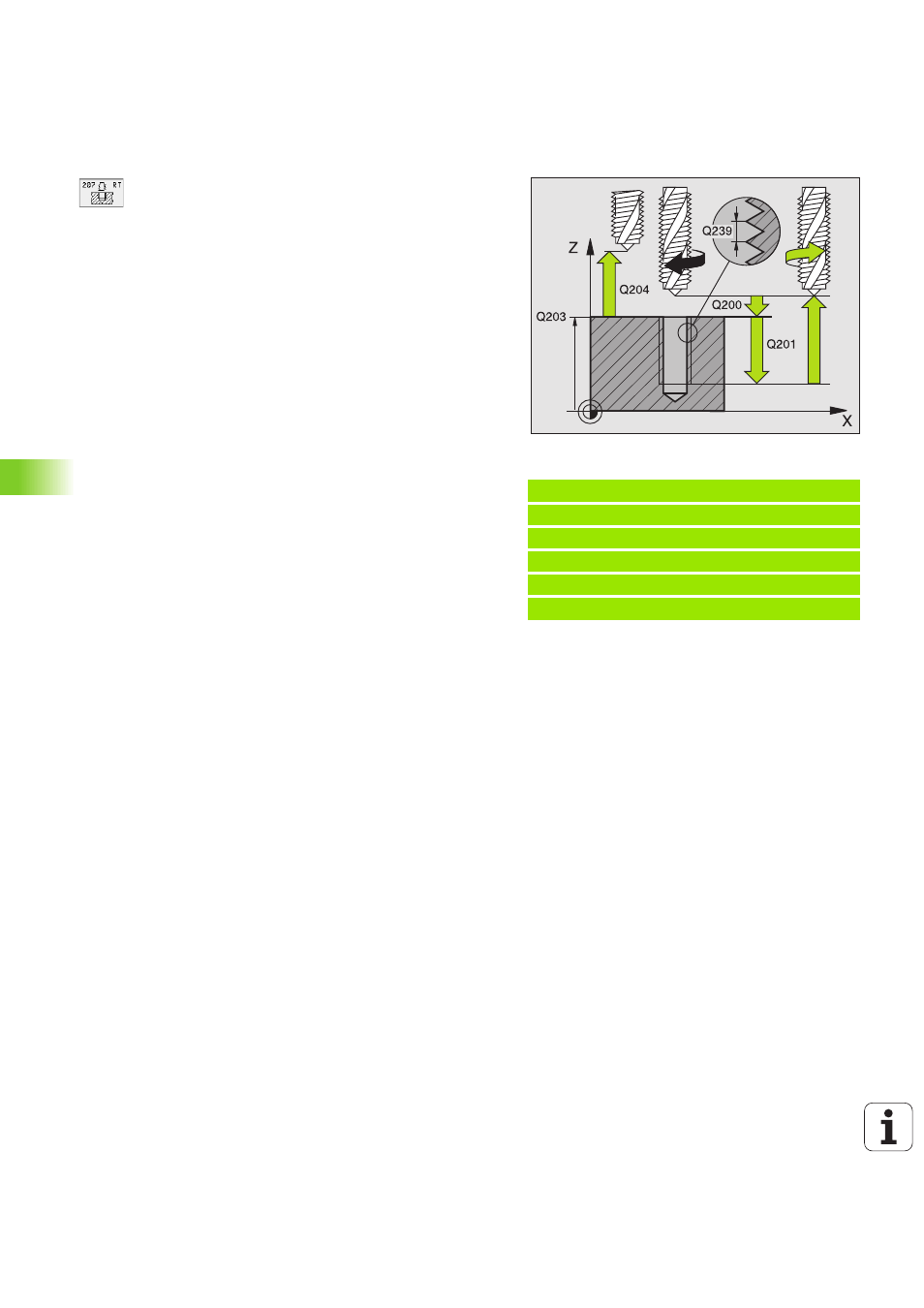

U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. (posición inicial) – super-
ficie de la pieza
U U U U Profundidad de taladrado Q201 (valor incremental):
Distancia superficie de la pieza – final de la rosca
U U U U Paso de roscado Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey RETIRAR HTA. MANUALM. Si se pulsa RETIRAR
HTA. MANUALMENTE, la hta. se retira de forma controlada. Para ello
se activa el pulsador de dirección positiva del eje de la herramienta
activado.
Ejemplo: Frases NC
26 CYCL DEF 207 ROSCADO RIGIDO GS NUEVO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DIST. SEGURIDAD
