TNC 426, TNC 430 de HEIDENHAIN 233
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

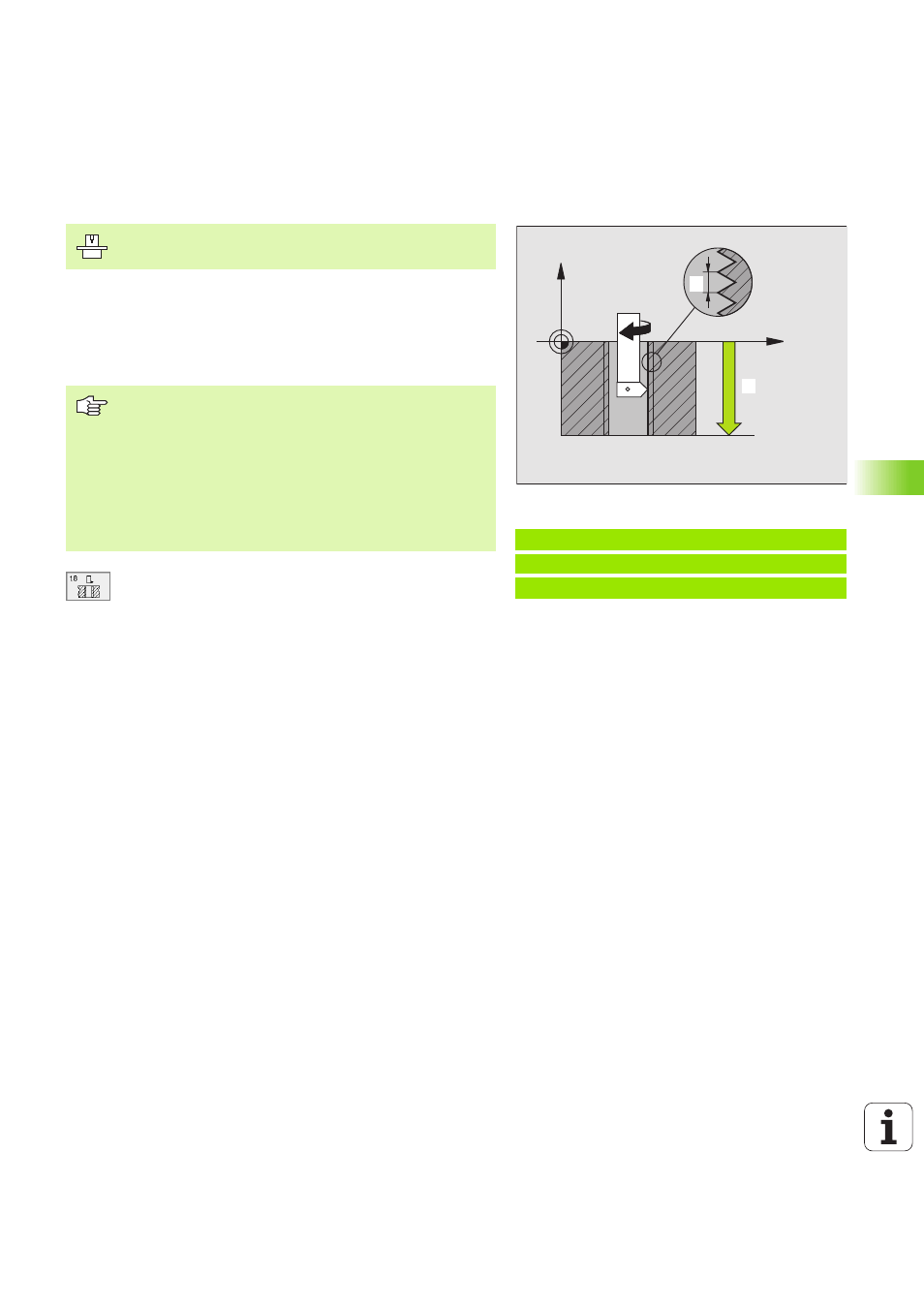

ROSCADO A CUCHILLA (ciclo 18)
El ciclo 18 ROSCADO A CUCHILLA desplaza la hta., con cabezal con-
trolado, desde la posición actual con las revoluciones activadas a la
profundidad programada. En la base del taladro tiene lugar una parada
del cabezal. Los movimientos de aproximación y salida se programan
mejor por separado – preferentemente en un ciclo de constructor.
Para ello recibirá más información del constructor de su máquina.
U U U U Profundidad de taladrado 1 : Distancia posición
actual de la hta. – final de la rosca
El signo de la profundidad determina la dirección del
mecanizado („–“ corresponde a la dirección negativa
en el eje de la hta.)
U U U U Paso de roscado 2 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+ = roscado a derechas (M3 cuando la profundidad
del taladro es negativa)
– = roscado a izquierdas (M4 cuando la profundidad
del taladro es negativa)
Ejemplo: Frases NC
22 CYCL DEF 18.0 ROSCADO A CUCHILLA
23 CYCL DEF 18.1 PROF. -20
24 CYCL DEF 18.2 PASO ROSCA +1
X
Z
11
12
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
El TNC calcula el avance dependiendo del número de revo-
luciones. Si se gira el potenciómetro de override para las
revoluciones durante el roscado, el TNC regula automáti-
camente el avance.
El potenciómetro para el override del avance está inactivo.
El TNC conecta y desconecta automáticamente el cabezal.
No programar M3 o M4 antes de la llamada al ciclo.
