10.2 Familia de piezas – Parámetros
Q en vez de valores numéricos
Con la función paramétrica FN0: ASIGNACIÓN se asignan valores
numéricos a los parámetros Q. Entonces en el programa de mecani-
zado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
Para las familias de piezas se programa, p.ej. las dimensiones carac-
terísticas de la pieza como parámetros Q.
Para el mecanizado de los distintos tipos de piezas, se le asigna a cada
uno de estos parámetros un valor numérico correspondiente.
Ejemplo

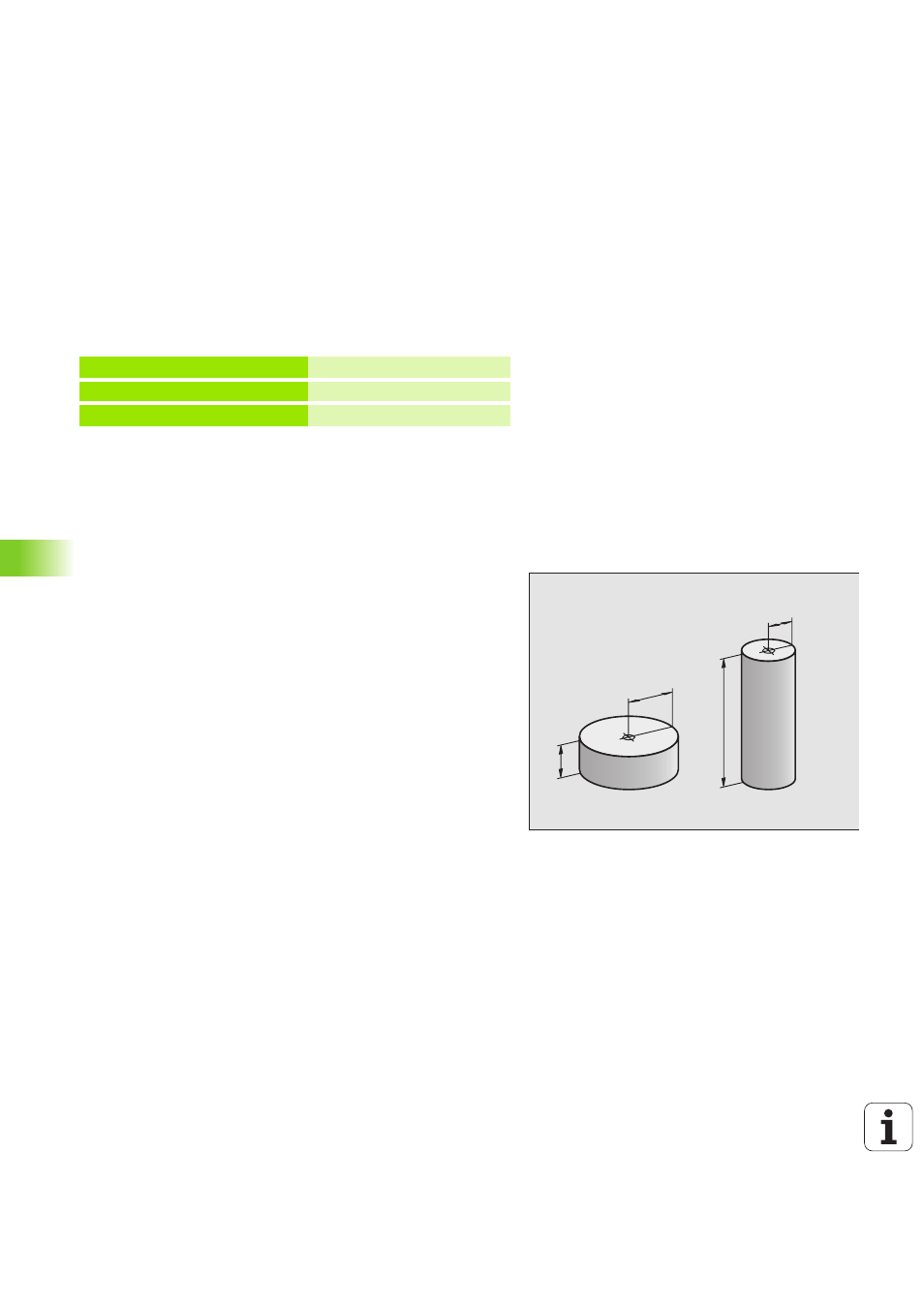

Cilindro con parámetros Q
15 FNO: Q10=25 Asignación
... Q10 tiene el valor 25
25 L X +Q10 corresponde a L X +25
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
