TNC 426, TNC 430 de HEIDENHAIN 131
6.2 Pr
incip
io
s
bás
ico
s de lo
s tip
o
s
de tr
a
y
ec
to
ri
a
Corrección del radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. La corrección de radio no
puede empezar en una frase con una trayectoria circular. Dicha correc-
ción se programa antes de una frase lineal (véase „Tipos de trayectoria
– Coordenadas cartesianas”, página 139) o en la frase de aproxiamción
(frase APPR, véase „Aproximación y salida del contorno”, página 133).
Posicionamiento previo
Al principio de un programa de mecanizado la herramienta se posi-
ciona de forma que no se dañe la herramienta o la pieza.
Elaboración de frases de pgm con las teclas de tipos de trayectoria
Con las teclas grises para los tipos de trayectoria se abre el diálogo en
texto claro. El TNC pregunta sucesivamente por los datos necesarios
y añade esta frase en el programa de mecanizado.

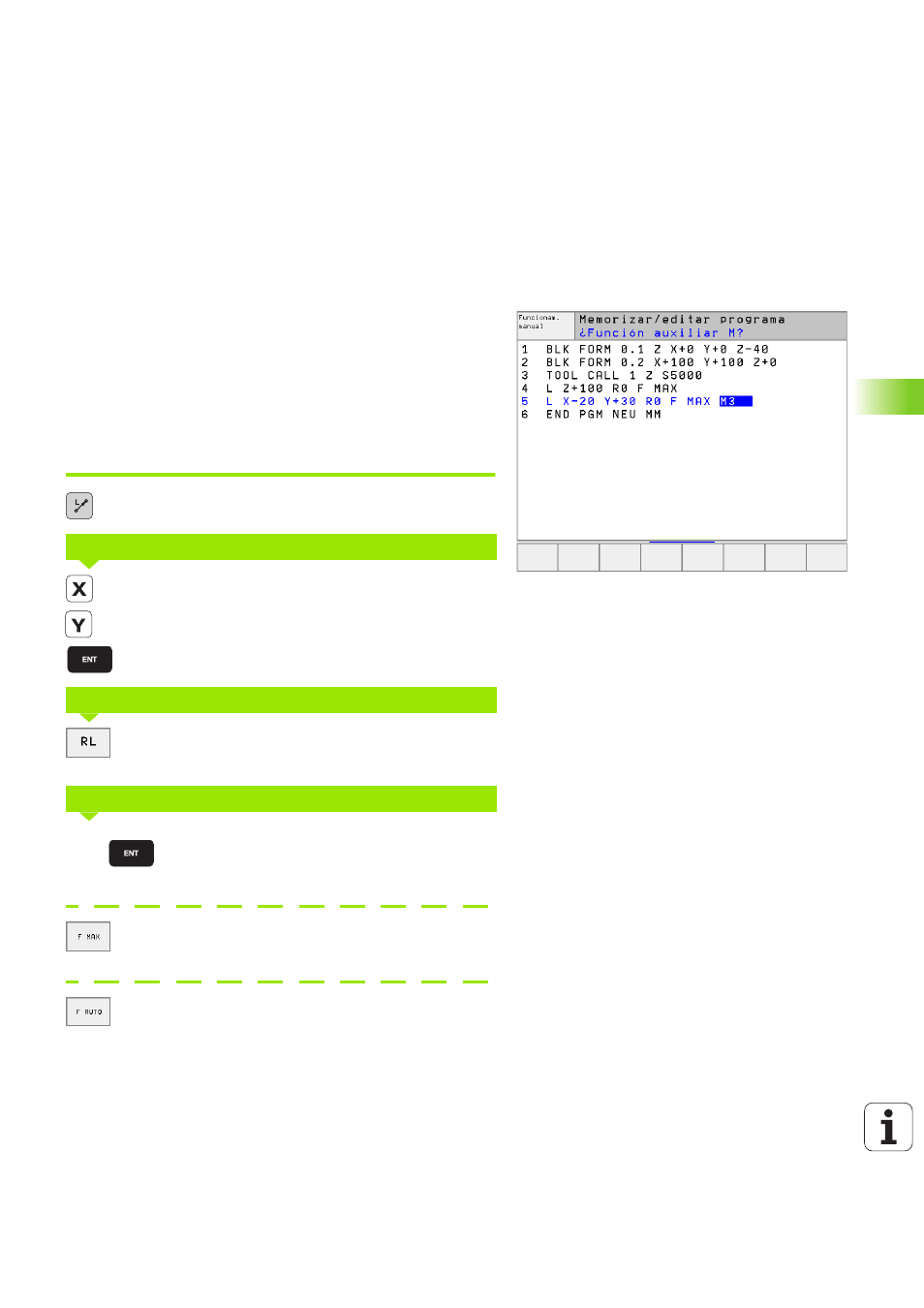

Ejemplo – Programación de una recta.
Abrir el diálogo de programación, p.ej, Recta
Introducir las coordenadas del punto final de la recta
Seleccionar la corrección de radio: p.ej. pulsar la soft-
key RL, la hta. se desplaza por la izquierda del con-
torno
Introducir el avance y confirmar con la tecla ENT, p.ej.
100 mm/min. En la programación en pulgadas la intro-
ducción 100 corresponde a un avance de 10 pulg./min
Desplazamiento en marcha rápida: Pulsar la softkey
FMAX, o bien
Desplazarse con el avance calculado automática-
mente (tablas con los datos de corte): Pulsar la soft-
key FAUTO
Coordenadas ?
Corr. radio: RL/RR/sin correc.?
Avance F=? / F MAX = ENT
10
5
100
