276 8 Programación: Ciclos
8.4 Ciclo
s
par
a e
l fr
esado
de cajer
as, islas y
r
anu
ras

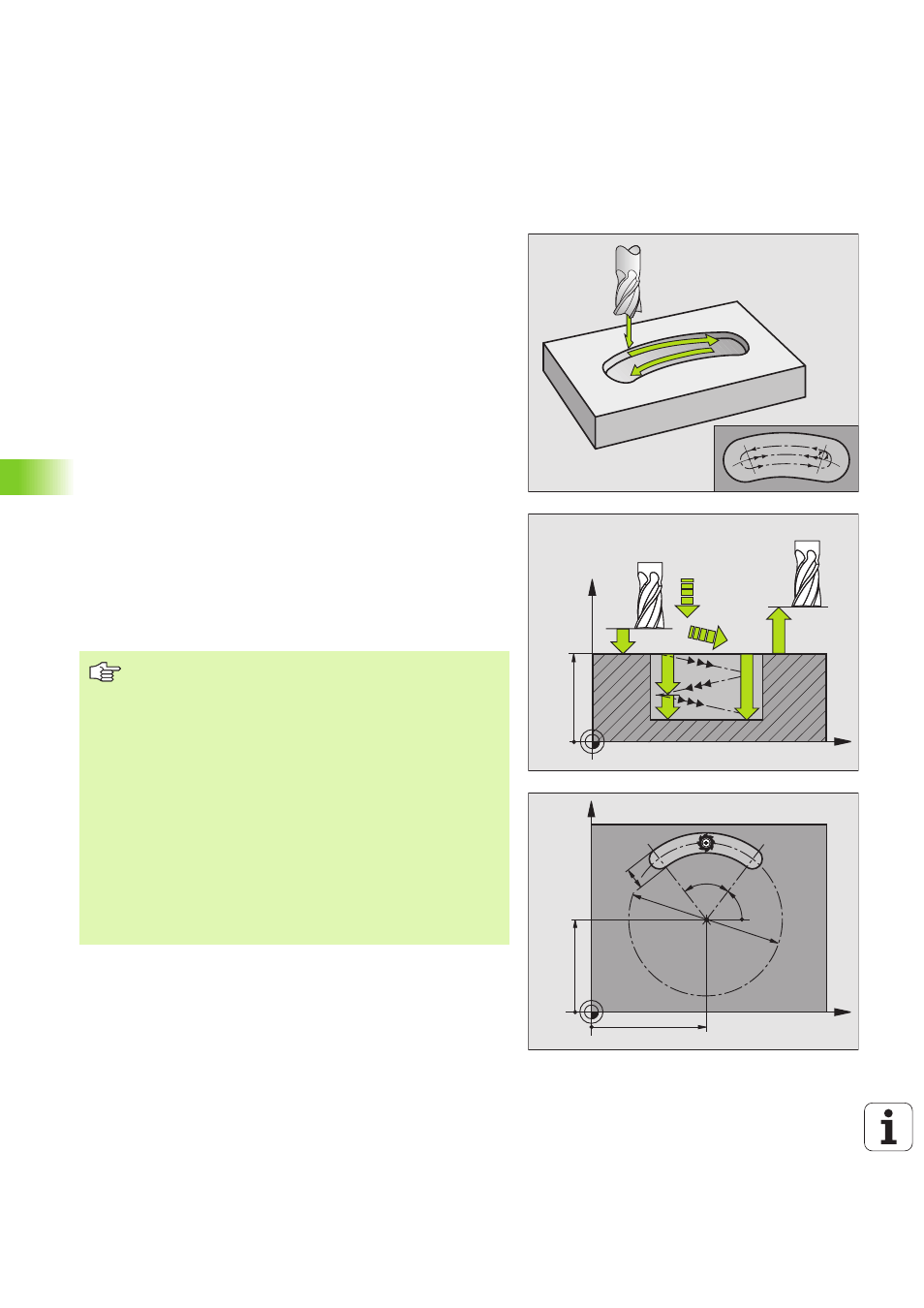

RANURA CIRCULAR con introducción pendular
(ciclo 211)
Desbaste
1 El TNC posiciona la herramienta en marcha rápida en el eje de la
misma a la 2ª distancia de seguridad y a continuación en el centro
del círculo derecho. Desde allí el TNC posiciona la herramienta a la
distancia de seguridad programada sobre la superficie de la pieza
2 La hta. se desplaza con el avance de fresado a la superficie de la
pieza; desde allí se desplaza la fresa – penetra inclinada en la pieza
– hasta el otro final de la ranura
3 A continuación la hta. retrocede de nuevo inclinada al punto de par-
tida; este proceso (2 a 3) se repite hasta haber alcanzado la pro-
fundidad de fresado programada
4 A la profundidad de fresado el TNC desplaza la hta. para el fresado
transversal al otro final de la ranura
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta. tangenci-
almente hacia el contorno acabado ; después realiza el acabado del
contorno en sentido sincronizado (con M3), y si se ha programado
en varias aproximaciones. El punto inicial para el proceso de aca-
bado se encuentra en el centro del círculo derecho.
6 Al final del contorno la hta. se retira tangencialmente del mismo
7 Para finalizar la hta. retrocede en marcha rápida FMAX a la distan-
cia de seguridad y – si se ha programado – a la 2ª distancia de
seguridad
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el desbaste la hta. profundiza con un movimiento heli-
coidal de forma pendular de un extremo a otro de la ranura.
Por ello no se precisa el taladrado previo.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede rea-
lizar la introducción pendular.
