150 6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

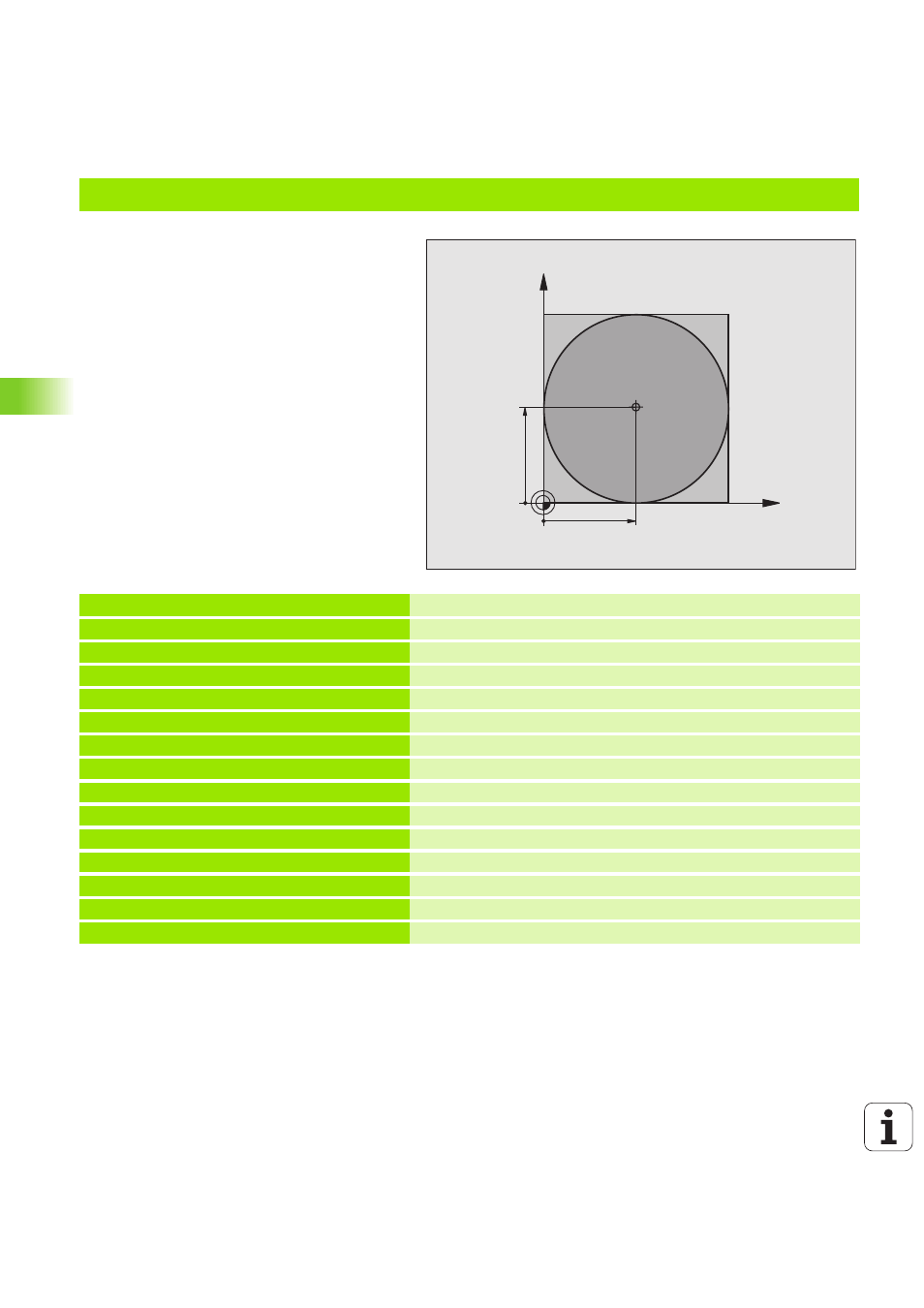

Ejemplo: Círculo completo en cartesianas
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5 Definición de la herramienta
4 TOOL CALL 1 Z S3150 Llamada a la herramienta
5 CC X+50 Y+50 Definición del centro del círculo
6 L Z+250 R0 F MAX Retirar la herramienta
7 L X-40 Y+50 R0 F MAX Posicionamiento previo de la herramienta
8 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
9 APPR LCT X+0 Y+50 R5 RL F300 Llegada al punto inicial del círculo sobre una trayectoria circular
tangente
10 C X+0 DR- Llegada al punto final del círculo (= punto de partida del círculo)
11 DEP LCT X-40 Y+50 R5 F1000 Salida del contorno según una trayectoria circular tangente
12 L Z+250 R0 F MAX M2 Retirar la herramienta, final del programa
13 END PGM C-CC MM
X
Y
50
50
CC
