Corrección del radio: Mecanizado de esquinas

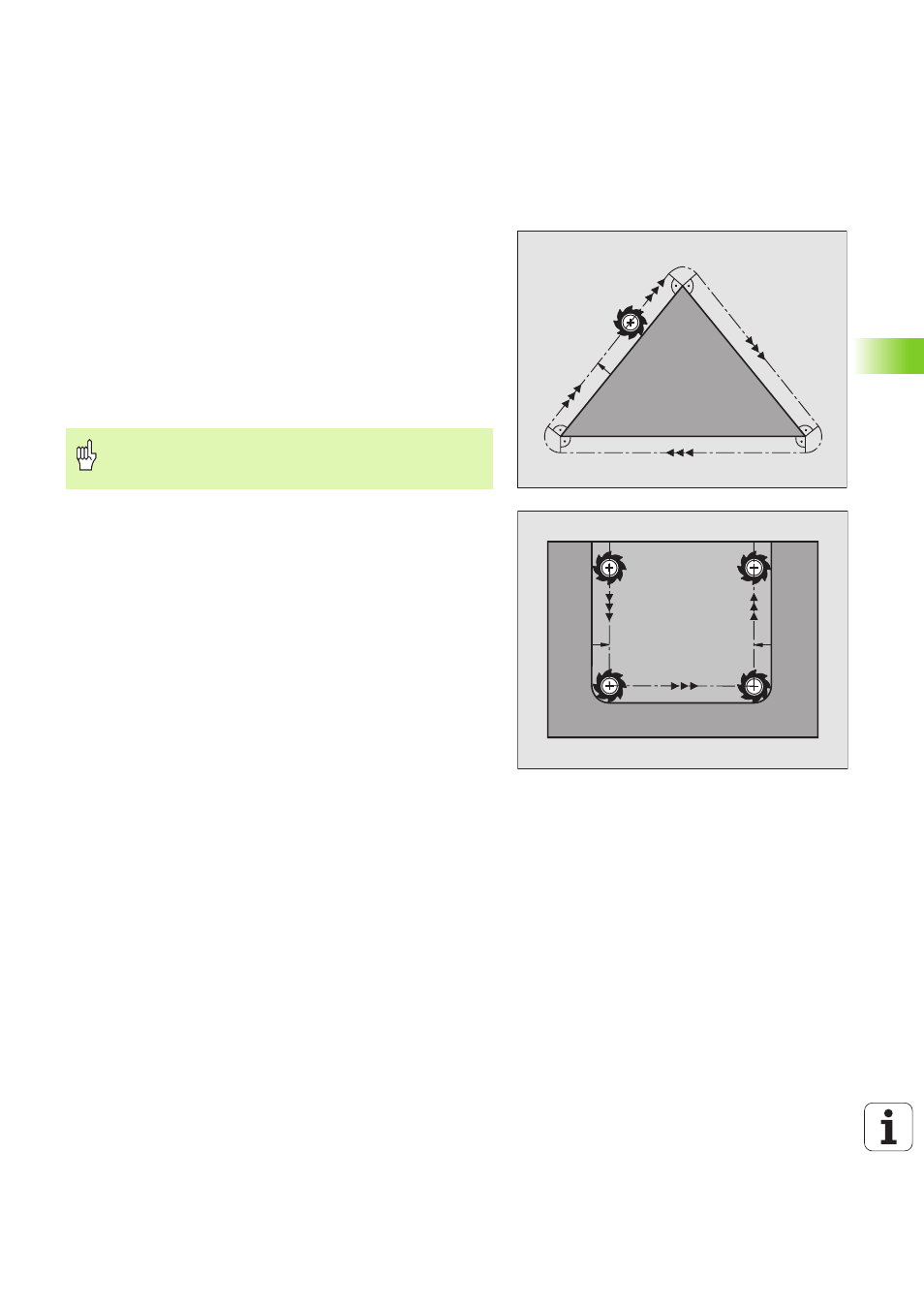

n Esquinas exteriores:
Cuando se ha programado una corrección de radio, el TNC desplaza
la herramienta en las esquinas exteriores o bien sobre un círculo de
transición o sobre un Spline (selección mediante MP7680). Se es
preciso el TNC reduce el avance en las esquinas exteriores, por
ejemplo, cuando se efectuan grandes cambios de dirección.
n Esquinas interiores:
En las esquinas interiores el TNC calcula el punto de intersección de
las trayectorias realizadas según el punto central de la hta. despla-
zandose con corrección. Desde dicho punto la herramienta se des-
plaza a lo largo de la trayectoria del contorno. De esta forma no se
daña la pieza en las esquinas interiores. De ahí que para un contorno
determinado no se pueda seleccionar cualquier radio de herra-
mienta.
Mecanizado de esquinas sin corrección de radio
Sin corrección de radio se puede influir en la trayectoria de la hta. y en
el avance en las esquinas de la pieza con la función auxiliar M90, Véase
„Mecanizado de esquinas: M90”, página 181.
No situar el punto inicial o final en un mecanizado interior
sobre el punto de la esquina del contorno, ya que de lo
contrario se daña dicho contorno.
RL
RL RL
