128 6 Programación: Programación de contornos
6.1 Mo
vimie
n
to
s d
e la he
rr
amien
ta
6.1 Movimientos de la herramienta

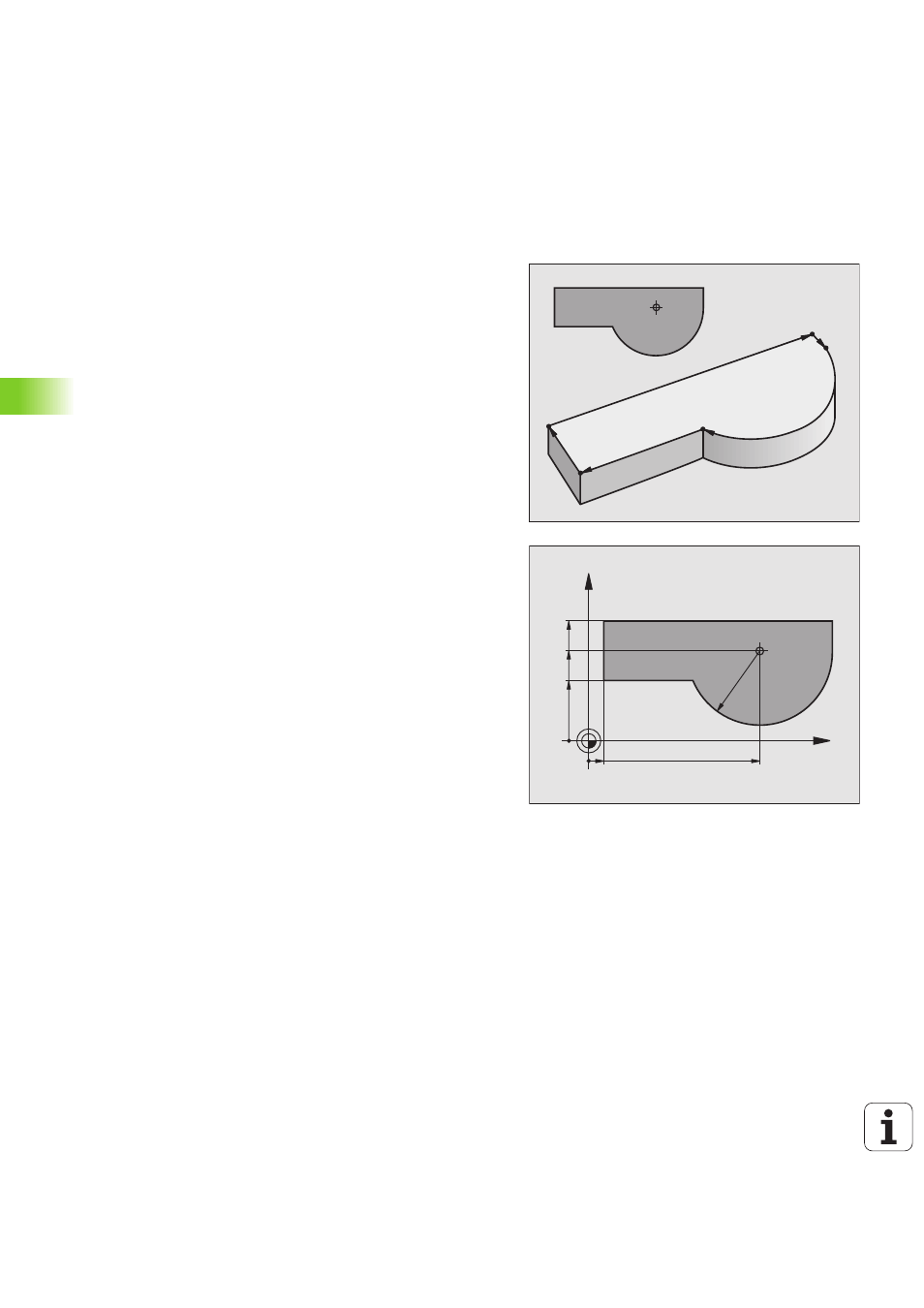

Tipos de trayectoria
El contorno de una pieza se compone normalmente de varias trayec-
torias como rectas y arcos de círculo. Con los tipos de trayectoria se
programan los movimientos de la herramienta según rectas y arcos
de círculo.
Programación libre de contornos FK
Cuando no existe un plano acotado y las indicaciones de las medidas
en el programa NC están incompletas, el contorno de la pieza se pro-
grama con la programación libre de contornos. El TNC calcula las indi-
caciones que faltan.
También con la programación FK se programan movimientos de la her-
ramienta según rectas y arcos de círculo.
Funciones auxiliares M
Con las funciones auxiliares del TNC se controla
n la ejecución del programa, p.ej. una interrupción en la ejecución del
programa
n
las funciones de la máquina como p.ej. la conexión y desconexión
del giro del cabezal y del refrigerante
n
el comportamiento de la herramienta en la trayectoria
Subprogramas y repeticiones parciales de un
programa
Los pasos de mecanizado que se repiten, sólo se introducen una vez
como subprogramas o repeticiones parciales de un programa. Si se
quiere ejecutar una parte del programa sólo bajo determinadas condi-
ciones, dichos pasos de mecanizado también se determinan en un
subprograma. Además un programa de mecanizado puede llamar a
otro programa y ejecutarlo.
La programación con subprogramas y repeticiones parciales de un pro-
grama se describe en el capítulo 9.
Programación con parámetros Q
En el programa de mecanizado se sustituyen los valores numéricos por
parámetros Q. A un parámetro Q se le asigna un valor numérico en otra
posición. Con parámetros Q se pueden programar funciones matemáti-
cas, que controlen la ejecución del programa o describan un contorno.
Además con la ayuda de la programación de parámetros Q también se
pueden realizar mediciones durante la ejecución del programa con un
palpador 3D.
La programación con parámetros Q se describe en el capítulo 10.
L
L
L CC
C
X
Y
R40
115 10
80
60
40
CC
